一、SRS1/2管道用三通过滤器产品概述

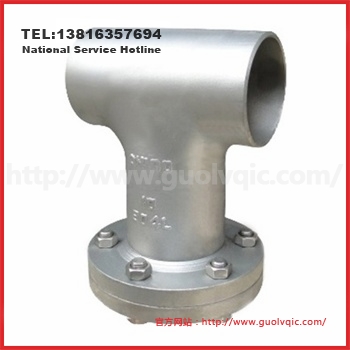

SRS1直流式T型过滤器主要由壳体、滤网、壳体法兰、壳体法兰盖及紧固件等组成，其壳体是采用等径T形三通与带颈对焊法兰、带颈平焊法兰或板式平焊法兰通过焊接工艺焊制而成的，壳体法兰和法兰盖焊装在T形三通下端，滤网设置在壳体内部，当流体由左进口进入壳体，流经置有一定规格滤网后，其固体杂质颗粒被阻挡在滤网内，而清洁的滤液通过滤网，由右出口排出。
SRS1直流式T型过滤器是我厂按《GB/T 14382-2008管道用三通过滤器》标准的试验方法及检验规则等设计和制造的一款T型过滤器产品，该标准适用于公称尺寸DN400及其以下，公称压力PN16-PN40和Class150～Class300，工作温度范围为-196℃～540℃的管道过滤器。本产品按结构型式不同分为：SRS1基本型直流式T型过滤器和SRS2加长型直流式T型过滤器两种。
二、SRS1/2管道用三通过滤器主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|||||
|
1 |
壳 体 |
20# |
16MnR |
1Cr5Mo |
304 |
316 |
316L |
|
2 |
法 兰 |
WCB |
16MnR |
1Cr5Mo |
304 |
316 |
316L |
|
3 |
法 兰 盖 |
20# |
16MnR |
1Cr5Mo |
304 |
316 |
316L |
|
4 |
滤 网 |
304 |
304 |
304 |
304 |
316 |
316L |
|
5 |
螺 柱 |
35CrMoA |
35CrMoA |
35CrMoA |
304 |
316 |
316L |
|
6 |
螺 母 |
35# |
30CrMo |
30CrMo |
304 |
316 |
316L |
|
7 |
垫 片 |
金属缠绕垫、柔性石墨、聚四氟乙烯 |
|||||
|
8 |
排污丝堵 |
304 |
304 |
304 |
304 |
316 |
316L |
三、SRS1/2管道用三通过滤器主要技术规范表
|
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
2.0 |
5.0 |
|
壳体试验压力(MPa) |
2.4 |
3.75 |
6.0 |
3.0 |
7.5 |
|
高压液密封试验压力(MPa) |
1.76 |
2.75 |
4.4 |
2.2 |
5.5 |
|
低压气密封试验压力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
过滤精度 |
80-3000μm |
||||
|
设计制造标准 |
GB/T 14382-2008管道用三通过滤器 |
||||
|
法兰标准 |
JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996 |
||||
|
试验方法与检验标准 |
GB/T 14382-2008管道用三通过滤器 |
||||
四、SRS1/2管道用三通过滤器主要外型尺寸表
尊敬的用户！如果你需订购我厂生产的管道用三通过滤器产品，咨询时烦请说明公称压力、公称通径、壳体材质、滤网材质、过滤精度等，以上提供的为基本型对焊连接安装尺寸参数，如需法兰连接或加长型安装尺寸请联系我司销售技术人员，更多T型过滤器相关产品介绍请浏览：
