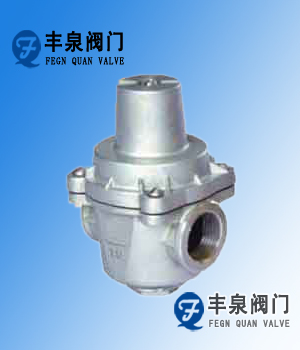

支管减压阀 用途
本公司生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。
支管减压阀特点
霜冻损坏，在寒冷地区应注意保温。
1. 水流方向装错，减压阀变成止回阀，出口压力为0。
2. 弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
3. 旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
支管减压阀工作原理
出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
支管减压阀结构
采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。 耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。 出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。极佳的水力特性，压力损失小，减压比可达成10：1以上。 可满足多种减压要求，特别适用于支管减压系统。
支管减压阀主要技术参数
|
类型 |
型号 |
公称压力 |
公称通径 |
连接形式 |
阀体材料 |
出口压力（MPa） |
工作℃ |
|
支管减压阀 |
YZ11X-16T |
1.6，2.5 |
15~50 |
内螺纹 |
青钢 |
0.05~0.6（可调） |
80 |
|
YZ11X-16P |
不锈钢 |
支管减压阀主要尺寸
|
公称通径DN（MPa） |
尺寸（MM） |
重量（Kg） |
||||
|
MM |
in |
A |
B |
C |
φG |
|
|
15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
|
20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
|
25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
|
32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
|
40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
|
50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
