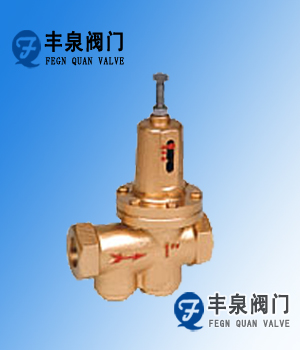

200P黄铜减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
200P黄铜减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
|
出口压力范围(Mpa) |
0.09-0.8 |
0.1-1.2 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
渗漏量 |
0 |
|
|
工作温度 |
0℃-80℃ |
|
200P黄铜减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
铜合金 |
|
阀座 |
H62 |
|
阀瓣 |
H62 |
|
阀杆 |
H62 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
|
过滤器 |
不锈钢 |
200P黄铜减压阀流量系数(Cv)
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
0.5 |
0.6 |
1.2 |
1.8 |
3.0 |
5.0 |
200P黄铜减压阀连接尺寸
|
DN |
G |
L |
H1 |
H |
D |
|
15(1/2") |
G1/2" |
112 |
40 |
150 |
75 |
|
20(3/4") |
G3-4" |
140 |
55 |
190 |
90 |
|
25(1") |
G1" |
140 |
55 |
195 |
90 |
|
32(1-1/4") |
G1-1/4" |
165 |
55 |
212 |
98 |
|
40(1-1/2") |
G1-1/4" |
190 |
55 |
215 |
98 |
|
50(2") |
G2" |
200 |
65 |
265 |
120 |
