限流止回阀,主要用于多泵并联使用时安装于水泵压出口,起限制水泵工作流量,防止停泵回流作用。该阀采用导阀—主阀构造,结构紧凑,重量较轻。功能及主要作用原理:1、限流功能该阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时,对工作泵起限制流量作用,使泵在较gao效率状态下工作;防止电动机在水泵低扬程、大流量、低效率时。发生过载现象;防止超额定电流烧电机现象的发生,同时起到一定的节能效果。其限流原理为:依据水泵的设计工况点扬程,导阀自动检测并控制水泵的实际工作扬程。以限制水泵的工作流量,限制电机的负载。该阀设定一个控制工作扬程,当水泵工作扬程低于控制扬程时阀门做关阀动作,使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开,阀门阻力极小。控制扬程的设定可以按电机额定电流设定,也可以按gao效率工况设定,该阀门工作扬程设定值可调。一般出厂设定值为设计工况扬程。2、止回功能该阀的止回功能完全等同于微阻缓闭止回阀,且无关闭噪声,零回流。
作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,
导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持
压导阀才能打开,控制室的水经球阀排至出口,控制室降ya主阀开启,开始供水,即保持
了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。
卸压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。

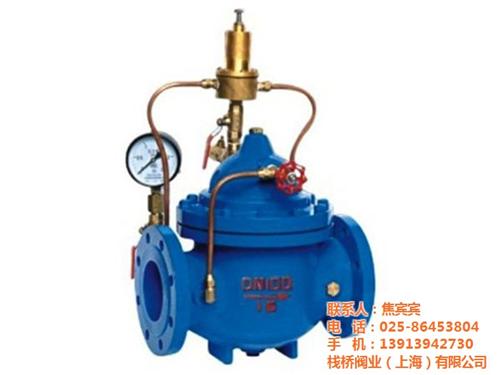

水力控制阀按结构可分为隔膜型和活塞型两类,工作原理相同,都是以上下游压力差△P为动力,由导阀控制,使隔膜(活塞)液压式差动操作,完全由水力自动调节,从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置;当进入隔膜(活塞)上方控制室内的压力水不能排到大气或下游低压区时,作用在隔膜(活塞)上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭的位置;当隔膜(活塞)上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态,其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口,从而改变隔膜(活塞)上方控制室的压力值,控制方阀阀盘的调节位置。
