流量控制阀技术要求
阀盖 膜片座
3.1 阀盖与膜片座、膜片座与阀体的连接型式应采用法兰式。
3.2 膜片座与阀体的连接螺栓数量不得少于4个。
3.3 阀盖与膜片座的蕞小壁厚按2.3的要求。
3.4 阀盖与膜片座的法兰应为圆形。法兰密封面的型式可采用平面式、突面式或凹凸式。
4. 阀杆、缓闭阀板、主阀板
4.1 缓闭阀板与阀杆应连接紧固、可靠。
4.2 缓闭阀板与主阀板的密封型式应采用金属密封的型式。
4.3 主阀板与阀杆必须滑动灵活、可靠。
4.4 主阀板与主阀板座的密封可采用金属密封和非金属密封两种型式。
先导式减压阀
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式自力式减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。先导式减压阀——该阀门的减压比必须在一定程度上高于系统值； 即使在大或者小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的较佳流量特性及流量范围。减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用自力式减压阀、背压调节阀等等。它们分别适用于不同的工作介质。不同的形式有不同的具体工作原理。但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。但一般减压阀都要求进出口压差必须≥0.2Mpa。A,先导式减压阀产品介绍:用途和主要性能：本阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM

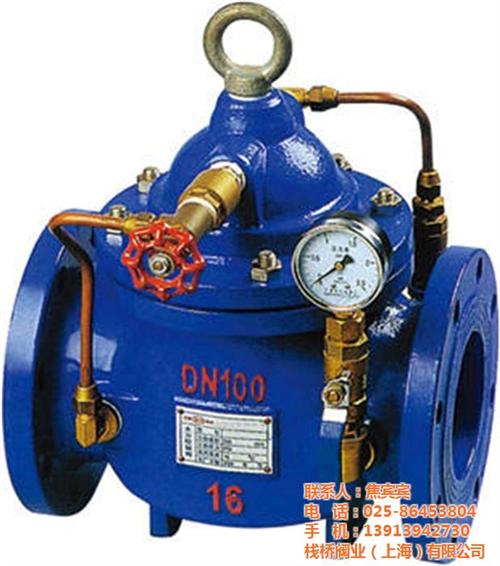

水力控制阀按结构可分为隔膜型和活塞型两类，工作原理相同，都是以上下游压力差△P为动力，由导阀控制，使隔膜（活塞）液压式差动操作，完全由水力自动调节，从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时，作用在阀盘底部和隔膜下方的压力值就大于上方的压力值，所以将主阀阀盘推到完全开启的位置；当进入隔膜（活塞）上方控制室内的压力水不能排到大气或下游低压区时，作用在隔膜（活塞）上方的压力值就大于下方的压力值，所以就会把主阀阀盘压到完全关闭的位置；当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时，主阀阀盘就处于调节状态，其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制方阀阀盘的调节位置。
