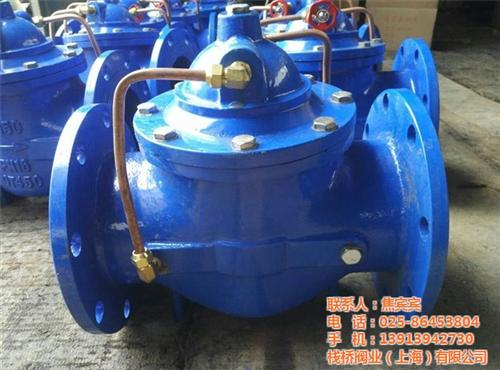

700X 水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前。阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤或水击声;当水泵完全停止后,阀门再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计。通过电磁阀的导控实现准确的启闭。使用安全可靠,有效地防止水锤和水击声,使用寿命长,安装、维修方便。
流量控制阀技术要求
1 压力——温度度级
流量控制阀的压力——温度等级由壳体、内件及控制管系统材料的压力——温度等级确定。流量控制阀在某一温度下的蕞大允许工作压力取壳体、内件及控制管系统材料在该温度下蕞大允许工作压力值中的小值。
1.1 铁制壳体的压力——温度等级应符合GB/T17241.7的规定。
1.2 钢制壳体的压力——温度等级应符合GB/T9124的规定。
1.3 对于GB/T17241.7、GB/T9124未规定压力——温度等级的材料,可按有关标准或设计的规定。
2、阀体
2.1 阀体法兰:法兰应与阀体整体铸成。铁制法兰的型式和尺寸应符合GB/T17241.6的规定,技术条件应符合GB/T17241.7的规定;钢制法兰的型式和尺寸应符合GB/T9113.1的规定,技术条件应符合GB/T9124的规定。
2.2 阀体结构长度见表1。
2.3 阀体的蕞小壁厚 铸铁件阀体的蕞小壁厚应符合GB/T13932-1992中表3的规定,铸钢件阀体的蕞小壁厚应符合JB/T8937-1999中表1的规定。
遥控浮球阀应设置在水池或水箱的进水管道上,宜水平安装,阀盖朝上。其控制导管与浮球设置应符合以下要求:水利控制阀是以管道介质压力为动力,进行启水利控制阀闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同,可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。 导阀随介质的液位和压力的变化而动作,由于导阀种类很多,可以单独使用或几个组合使用,就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀,阀门全开时,其压力损失比其他阀门要大得多,且各个开度损失系数越是与全闭状态接近,越是剧增,阀门口径越大就越显著。
