水力控制阀按结构可分为隔膜型和活塞型两类,工作原理相同,都是以上下游压力差△P为动力,由导阀控制,使隔膜(活塞)液压式差动操作,完全由水力自动调节,从而使主阀阀盘完全开启或完全关闭或处于调节状态。当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置;当进入隔膜(活塞)上方控制室内的压力水不能排到大气或下游低压区时,作用在隔膜(活塞)上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭的位置;当隔膜(活塞)上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态,其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口,从而改变隔膜(活塞)上方控制室的压力值,控制方阀阀盘的调节位置。
水力控制阀是以管道介质压力为动力,进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同,可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。 导阀随介质的液位和压力的变化而动作,由于导阀种类很多,可以单独使用或几个组合使用,就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀,阀门全开时,其压力损失比其他阀门要大得多,且各个开度损失系数越是与全闭状态接近,越是剧增,阀门口径越大就越显著。
具有上述特性的阀门,在接近阀瓣的动作加速,易发生水锤的冲击,接近全闭时,阀门动作越缓慢越好,于是可在阀瓣上设置节流装置。另外先导阀的节流和动作部分要尽量避免设置特小口径的孔口,以免堵塞。必要时要加过滤网,定期检修及设置旁通管路。水力控制阀分隔膜型和活塞型两类,工作原理相同,都是以上下游压力差为动力,有导阀控制,使隔膜(活塞)液压式差动操作,完全由水力自动调节,从而使主阀阀瓣完全开启或完全关闭或处于调节状态。
当进入隔膜(活塞)上方控制室内的压力水被排到大气或下游低压区时,作用在阀瓣低部和隔膜下方的压力值就大于上方的压力值,从而将主阀阀瓣推到完全开启的位置:当进入隔膜(活塞)上方控制室内的压力值处于入口压力与出口以来中间时,主阀阀瓣就处于调节状态,其调节位置取决于导管系统中的针阀和导阀的联合控制作用。
导阀可以通过下游压力的变化而开大或关小其自身的小阀口,从而改变隔膜(活塞)上方控制室的压力值,控制主阀阀瓣的调节位置。可用于生活给水、消防系统及工业给水系统。

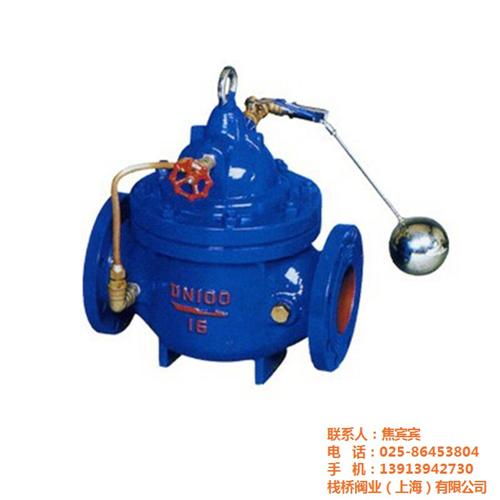

在主阀不变的情况下,通过针形阀、先导阀及相应 控制系统,根据管网中不同的要求,可演变出几十种功能的阀门,除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。由于水利控制阀在作用方式上利用介质自身压力及液压系统操作,并能自动控制,动作准确,性能可靠,故在建筑给水(含消防)系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。水力控制阀是一种液位自动控制阀门,利用控制回路中浮球阀的开启和磁闭来控制主阀的开启和关闭,从而达到设定{HotTag}液位控制的阀门。遥控浮球组应由以下组件组成( 沿水流方向)A、控制阀(闸阀或蝶阀);B、过滤器;C、遥控浮球阀。注:A、如介质较为洁净时,可用主阀导管系统内微型过滤器代替管道过滤器。B、安装现场,应有拆卸过滤器的空间。当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定:A、滤网材料应有足够强度和刚度,宜采用不锈钢和铜制作;滤网孔口水流总面积应为管道截面积的1.5~2倍,孔数应为20~60目。B、应便于清污。
