泵安装基础和排出弯管排出口位置
双层基础安装：泵安装在下基础，电机安装在电机基础（上基础）。泵轴向力由电机支座的轴承承受，泵运行时基础受载荷情况
下基础受力＝泵壳体重＋泵壳中水重－泵轴向水推力
电机基础受力＝电机重＋泵转子重＋泵轴向水推力
单层基础安装：泵和电机构成一个整体直联式结构，安装在电机基础上，泵轴与电机轴采用刚性联轴器联结，泵运时基础受载荷情况：
电机基础（单层基础）受力＝泵壳体重＋泵转子重＋电机重＋泵壳中水重
双层基础排出弯管在两基础之间，单层基础根据需要可设置在基础上方。
天津雨辰泵业有限责任公司
进水流道和湿坑、干坑安装
轴流泵（特别是大型泵）对进水流道的型式和尺寸要求非常严格，它直接影响泵的性能（如泵效率、汽蚀性能等）、因此必须通过正规的设计（设计院设计）。
湿坑安装，系指泵的全部或部分地浸没在抽送的液体中，泵部分地浸没在吸进水池中；
干坑安装，系指泵全部为空气所包围，采用肘形吸进流道引水进泵。
天津雨辰泵业有限责任公司

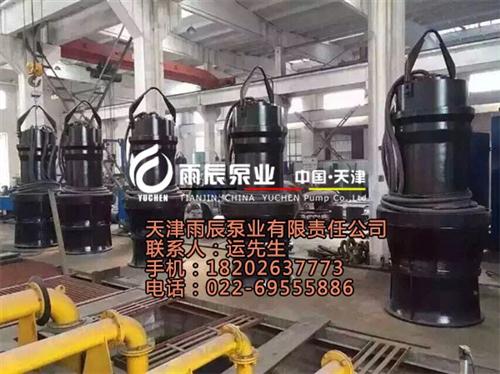

轴流泵的工作原理及基本构造
轴流泵的工作是以空气动力学中的升力理论为基础的。当叶轮高速旋转时，泵体中的液体质点就会受到来自叶轮的轴向升力的作用，使水流沿轴向方向流动。
轴流泵外型很像一根水管，泵壳直径与吸水口直径差不多。轴流泵按泵轴的工作位置可以分为立轴、横轴和斜轴三种结构形式。由于立轴泵占地面积小，轴承磨损均匀，叶轮淹没在水中，启动无需水，还可以采用分座式支承方式并且能将电机安置在较高位置上，以防被水淹没，因此大多数轴流泵都采用立式结构。图2-9(a)所示为立式半调(节)式轴流泵的外形图，图l—20(b)所示为该泵的结构图，其基本部件由吸人管1，叶轮(包括叶片2，轮毂体3)，导叶4，泵轴8，出水弯管7，上下轴承5、9，填料盒l2以及叶片角度的调节机构等组成。
1．吸入管
吸人管的作用就是改善入Vl处水力条件，使来流稳定、均匀地流至叶轮进口。一般采用符合流线型的喇叭管或做成流道形式。
2．叶轮
轴流泵叶轮按其调节的可能性，可以分为固定式、半调式和全调式3种。固定式轴流泵的叶片和轮毂体是一体的，叶片的安装角度是不能调节的。半调式轴流泵的叶片是用螺母栓紧在轮毂体上，在叶片的根部上刻有基准线，而在轮毂体上刻有几个相应的安装角度的位置
线，-4°、-2°、0°、+2°、+4°等。在使用过程中，可以根据流量和扬程的变化需要，调整叶片的安装角度，确保水泵在高效区工作。但调节叶片安装角度，只能在停机的情况下完成。全调式轴流泵可以根据不同的扬程与流量要求，在停机或不停机的情况下，通过一套油压调节机构来改变叶片的安装角度，从而来改变其性能，以满足使用要求，这种全调式轴流泵调节机构比较复杂，一般应用于大型轴流泵站。
3．导叶
在轴流泵中，液体流经叶轮时，除有轴向运动以外，还随叶轮有一个旋转运动，液体流出叶轮后继续旋转，而这种旋转运动是我们不需要的。导叶的作用就是把叶轮中向上流出的水流旋转运动变为轴向运动，把旋转的动能变为压力能，从而提高了泵的效率。导叶是固定在泵壳上不动的，水流经过导叶时就消除了旋转运动。一般轴流泵中有6～12片导叶。
