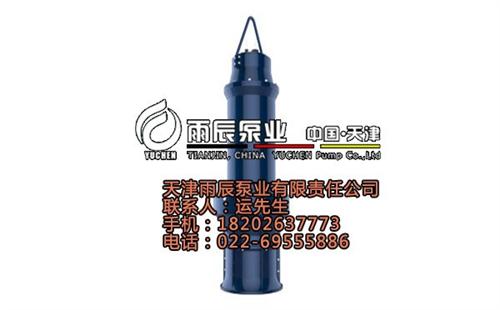

山西混流潜水泵_雨辰_QHB型混流潜水泵

  • 价 格: 面议 /
  • 供 应 地:天津天津市
  • 发布公司:天津雨辰泵业有限责任公司
  • 产品型号:UY1762
  • 品 牌:雨辰
  • 发布日期:2018/3/27 14:24:36
  • 联系人QQ:2246898254 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


天津雨辰泵业有限责任公司

混流泵的施工安装要点

1、安装原则:

(1)混流泵的安装高度:高上水位不应高于轴承下端,低下水位取决于泵的允许吸上真空度(应减去管路损失)。

(2)混流泵应尽可能靠近水源,以缩短进水管路,减少管路损失。

(3)管路应尽量直和短。一般在进水口用一只90O或33O弯管,水泵底脚基础斜浇,可省去出水弯管。

2、注意事项:

(1)用皮带传动时,混流泵泵和动力机的皮带轮应对正。皮带轮和皮带外要设安全罩。

(2)泵盖一般不宜直接连弯管,应先接直管后再接弯管,以保证进口处流速分布均匀。

(3)管路各连接法兰间,应加橡胶垫或石棉线,以防漏气漏水。

(4)进水管伸入进水池的位置应合适,进水管口距河底一般为1D—3D,进水管口距低枯水面一般为1D—3D,进水管距进水池壁一般为(1—1.5)D(D为进水管口径,小泵取大值,大泵取小值)。

(5)出水口应淹没在出水池的水里,并尽量靠近水面,以减少扬程损失。

(6)进水口前应设有网罩,以防水草杂物进入泵内打碎叶轮或堵塞流道。




天津雨辰泵业有限责任公司

混流泵是介乎于离心泵和轴流泵之间的一种泵型。根据泵壳结构的不同,可以分为蜗壳式混流泵和导叶式混流泵两种。混流泵的构造不管是哪一种形式,都是同样由叶轮、泵壳、泵轴、轴承和填料密封装置等五个部件组成。蜗壳式混流泵的外形酷似离心泵;而导叶式混流泵的外形则很象立式轴流泵。混流泵叶轮形状粗短,它一部分象离心泵的叶轮;一部分又象轴流泵的叶轮,叶片是螺旋形扭曲叶片,叶轮叶片间的流道较宽,叶片出口边倾斜,它与离心泵和轴流泵叶轮内水流状况不同。水在混流泵叶轮中流动,是轴向进来,以倾斜的方向流出去,所以,混流泵又叫做斜流泵。 泵壳的结构形式有两种:一是蜗壳形,例如HB型混流泵,基本上与离心泵相同,但其泵体宽大,卧式安装使用;另一是圆筒形,例如导叶式混流泵、农排泵,它们与立式轴流泵相似,泵体内也装有导叶,立式安装使用。




天津雨辰泵业有限责任公司
     100hw混流泵

1.特点:结构简单、使用可靠、安装方便,体形小、重量轻、流量大、效率高。

2.传到方式:有直联传动和皮带传动两种。常用动力机是电动机和柴油机。订货时应明确动力机的型号(功率、转数),以便确定联轴器或皮带轮的规格。

3.水泵转向:向水泵进口看,叶轮为逆时针旋转(650hw—7s有顺时针旋转和逆时针旋转两种)。

4.型号说明:

100——泵进、出口直径。单位:毫米

hw——卧式涡壳式混流泵。

8——设计扬程。单位:米

s——结构形式(前﹑后开门结构)。

5.采用标准

hw-s型泵采用gb/t13008﹑jb/t6667标准设计﹑制造﹑验收。
