一．产品用途：
主要用于角钢切角，也可配上冲孔、打号、折弯等模具完成多工种作业，整套模具更换，方便，快捷。
二．产品特点：

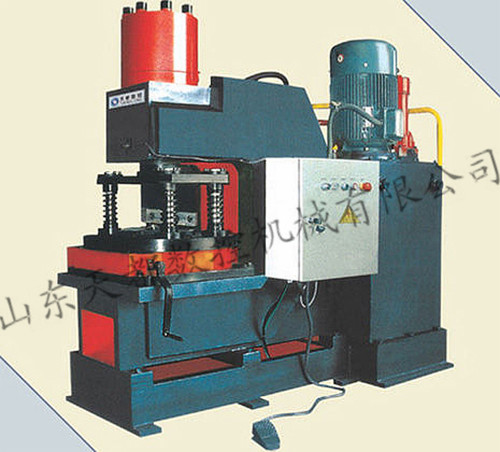

开式C形机身，并附有筋板，焊后去应力退火，机身牢固，强壮稳定。切角模四根导柱热处理后外表面镀铬，耐磨、刚性好。切角模装上下直角刀，回转式多方位切角模，根据所需角度，只需转动回转蜗杆，即可切不同角度角钢，角钢不需转动，因此切角作业占地面积小，切角误差小。
本机可以根据客户需要增加打号、冲孔、折弯等功能，通过更换模具完成所需作业。
三．技术参数：
|
型号 |
单位 |
QJ140 |
QJ160 |
QJ180 |
|
加工角钢规格 |
mm |
40×40×3～140×140×12 |
40×40×3～160×160×10 |
40×40×3～180×180×20 |
|
公称压力 |
KN |
800 |
1000 |
1250 |
|
油缸行程 |
mm |
50 |
50 |
55 |
|
导柱直径 |
mm |
60 |
70 |
70 |
|
行程次数 |
次 |
20～25 |
20～25 |
20～25 |
|
切角模回转角度 |
° |
±45° |
±45° |
±45° |
|
切角模外形尺寸 |
mm |
650×650×500 |
700×700×500 |
830×700×600 |
|
外形尺寸 |
mm |
1270×1020×1800 |
2260×1120×1900 |
2260×1620×1900 |
|
净重 |
t |
5 |
6 |
7 |
