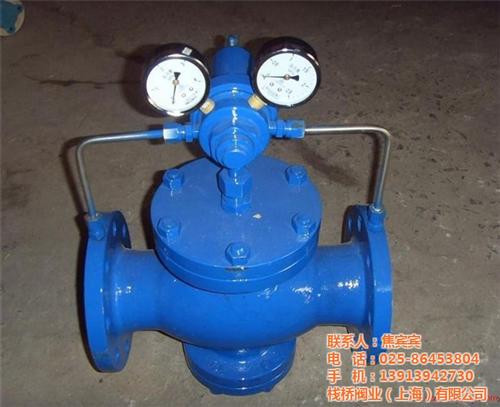

先导式减压阀工作原理
减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和副阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.
限流止回阀，主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀—主阀构造，结构紧凑，重量较轻。功能及主要作用原理：1、限流功能该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较gao效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时。发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程。以限制水泵的工作流量，限制电机的负载。该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。控制扬程的设定可以按电机额定电流设定，也可以按gao效率工况设定，该阀门工作扬程设定值可调。一般出厂设定值为设计工况扬程。2、止回功能该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。
限流止回阀介质流动方向应与阀体箭头方向一致，可以外接导压管装置出厂前均通过压力试验，安装时严禁损伤导压装置；阀上的1/2管接头应安装在水泵入口处；可水平安装也可以垂直安装；限流止回阀的需求扬程大于0.1MPa时，先逆时针把四通开大，然后再顺时针逐渐关闭调压阀，关闭过程中出口压力会逐渐增大，直至出口压力为需要扬程时，即完成初调节，反复启闭水泵2-3次，每次运行3-5分钟，出口压力不变即完成调试工作；视水质情况应经常检查出口压力值，当出口压力小于设定值时，应开启过滤器排除污物。
