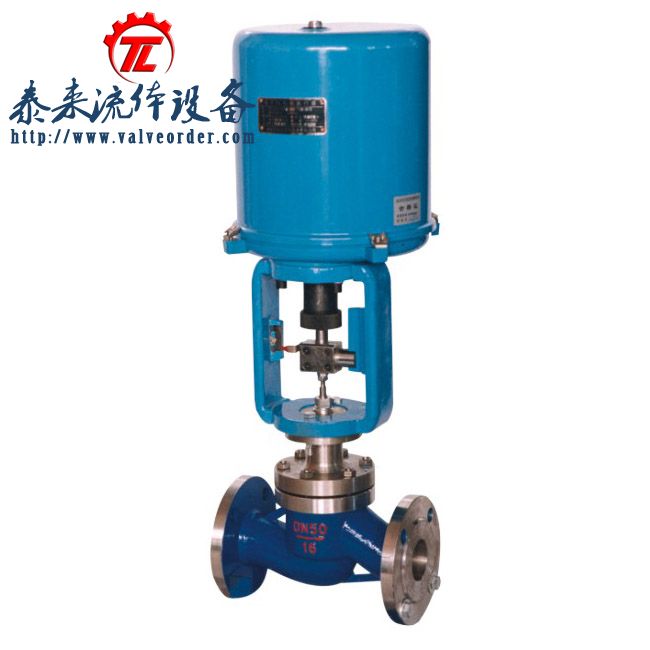

ZDLP电子式电动调节阀即ZAZP电动单座调节阀采用顶部导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，具有结构简单、流量大，可调范围广，流量特性精度高，使用可靠等特点。该产品有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型等多种形式。
电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合，广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
由于该电动调节阀结构紧凑，控制精度高，响应快，启闭灵活，其特有的柔性启动能极大的提高阀门寿命和关断性能。ZAZP电动单座调节阀特别适用于压差较小，介质粘度较大或稍有颗粒杂质的场合。在电力、冶金、轻工、食品、石油、化工等工业的自动控制中广泛应用。
主要零部件材料：
阀体、阀盖：WCB、CF8(304)、CF8M(316)、CF3M(316L)等
阀座：304(0Cr18Ni9)、316(0Cr17Ni12Mo2)、堆焊司太莱合金、
阀芯：软密封（304+增强F4、316+增强F4）；硬密封（304、316、堆焊司太莱合金）
阀杆：304、316、316L、17-4PH
填料弹簧：304、316
填料垫片：XB350(石棉橡胶板)、PTFE、柔性石墨夹金属
执行机构支架：QT300、HT250、ZG230-450
ZDLP主要技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
|||||||||||||
|
阀座直径dn(mm) |
10 |
12 |
15 |
20 |
10 |
12 |
15 |
20 |
25 |
32 |
32 |
40 |
32 |
40 |
50 |
|||
|
额定流量系数(KV) |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
17.6 |
27.5 |
17.6 |
27.5 |
44 |
||
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
16 |
25 |
16 |
25 |
40 |
|||
|
额定行程L(mm) |
16 |
25 |
||||||||||||||||
|
执行机构型号 |
361LSA-08/381LSA-08/PSL201 |
361LSA-20/381LSA-20/PSL202 |
||||||||||||||||
|
公称通径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|||||||||||
|
阀座直径dn(mm) |
65 |
65 |
80 |
65 |
80 |
100 |
125 |
125 |
150 |
150 |
200 |
250 |
||||||
|
额定流量系数(KV) |
直线 |
69 |
69 |
110 |
69 |
110 |
176 |
275 |
275 |
440 |
440 |
690 |
1100 |
|||||
|
等百分比 |
63 |
63 |
100 |
63 |
100 |
160 |
250 |
250 |
400 |
400 |
630 |
900 |
||||||
|
额定行程L(mm) |
40 |
60 |
100 |
|||||||||||||||
|
常配执行机构型号 |
361LSB-30 381LSB-30 PSL204 |
361LSB-50 381LSB-50 PSL208 |
361LSC-65 381LSC-65 PSL312 |
361LSC-99 381LSC-99 PSL314 |
361LSC-160 381LSC-160 PSL316/320 |
|||||||||||||
|
公称压力 |
Mpa |
1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0 |
||||||||||||||||
|
Bar |
16，25，40，64(63)/20，50，110 |
|||||||||||||||||
|
Lb |
ANSI：Class150、Class300、Class600 |
|||||||||||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||||||||
|
固有可调比（R） |
50 |
|||||||||||||||||
|
信号 |
输入信号：4-20mA(输入1-5v的须指明)；输出信号：4-20mA |
|||||||||||||||||
|
允许泄露量 |
硬阀芯；Ⅳ级（10-4×Kv）软阀芯：Ⅵ级见GB/T4213-92 |
|||||||||||||||||
|
工作温度 |
常温型 |
|
-20～200℃、-40～250℃、-60～250℃ |
|||||||||||||||
|
散热型 |
代号：S |
-40～350℃、-60～350℃ |
||||||||||||||||
|
高温型 |
代号：G |
350～595℃（选用高温材料） |
||||||||||||||||
|
低温型 |
代号：D |
D0：-60～-100℃、D1：-100～-200℃、D2：-200～-250℃ |
||||||||||||||||
|
调节切断型 |
代号：Q |
-40～150（阀芯夹增强PTFE）（特殊情况下采用） |
||||||||||||||||
主要性能指标
|
项目 |
标准型 |
散热、低温型 |
|
基本误差 < (%) |
±1 |
±3 |
|
回差< (%) |
1 |
3 |
|
死区< (%) |
0.4 |
1 |
|
始终点偏差< (%) |
±1 |
±2.5 |
|
额定行程偏差< (%) |
+2.5 |
±2.5 |
注：本产品性能指标高于GB/T4213-2008
