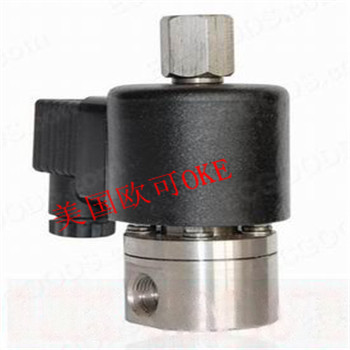

进口二位三通微型电磁阀
二位三通微型电磁阀技术参数:
进口二位三通高压电磁阀拥有：“微型，零泄漏，寿命长，反应速度快”等优点。压力范围从1000PSI-20000PSI。 适用于：机械设备，分析仪器；气动环境；液压环境；流体过程控制等通用或严酷工况。
20系列型号H22
高压型电磁阀
2-路常闭阀
柱塞阀线
圈通电时，它赋予相当大的动能，使其升空,密封针向上移动，并脱离的口座，当线圈断电时使回位弹簧，以保持口座肩与密封针紧密接触密封。为空气和其它无腐蚀性气体，水和油的使用。
?KEL-F针密封件;精密不锈钢，自由浮动活塞;
?孔板与密封针紧密接触密封;
?只有两个运动部件，
?操作员在自定义安装使用的形式。
电磁阀技术参数：
|
最大工作压力 |
最大工作压力 |
端口通径 |
阀门CV值 |
产品型号 |
产品型号 |
|
3000 |
3000 |
1/32 |
0.022 |
H22G7DGV |
H22G9DGV |
|
2500 |
1500 |
3/64 |
0.041 |
H22H7DGVG |
H22H9DGVG |
|
1750 |
500 |
1/16 |
0.065 |
H22J7DGVG |
H22J9DGVG |
|
650 |
100 |
3/32 |
0.100 |
H22K7DGVG |
H22K9DGVG |
使用环境：
1、 介质：空气和其他流体（建议过滤止60微米一下），水、油无腐蚀性的流体；，订货时必须特定表明。
2、 电磁阀工作温度：标准常用型温度范围– 0°F (-18°C) to 104°F (40°C) 甚至可以到0°F (-18°C) to 150°F (65°C) ，根据特定工况要求，可以满足更高或者更低工作温度要求，订购时必须咨询代表处；
3、 阀门极限压力：10000 PSI；
4、 反应动作时间：5微秒。
5、 泄漏等级：零泄漏（与聚合物引脚密封）。
电气特性：
1、 阀的电源电压：交流6 – 825 V AC 60 HZ. 5 – 720V AC 50 HZ 直流： 1.8 -- 265V DC；
2、 额定功率：AC: 7.7W , DC : 9.5W;
3、 线圈建设：模压带接地三线（标准），H级或内嵌式（选配）F级；
4、 流速：高达600CPM;
5、 反应时间：4-16微秒；
6、 占空比：连续。
机械特性：
1、 阀体材质：不锈钢（标准）或黄铜（选配）；
2、 内部组件：300系列不锈钢；
3、 密封材质：KEL-F（标准）、Delrin®, Teflon®, Nylon, PEEK, Radel®, Ultem®, 303不锈钢；
4、 孔直径：1/32（具体型号参照上表）；
5、 连接螺纹口径：1/8NPT标准型或1/4 NPT；
6、 电气连接口径：防爆型管道连接1/2NPT;
7、 防护等级（UL&CSA认证）：Class I, Div 1, Group C and D – Class II, Div 1, Groups E, F, and G; Div 2, Groups C, D, E, F, and G；
8、 使用寿命：≥500万次，这取决于应用、维护等；
9、 单位产品重量：0.7KG；
10、产品尺寸：21.5 × 64.0 mm
