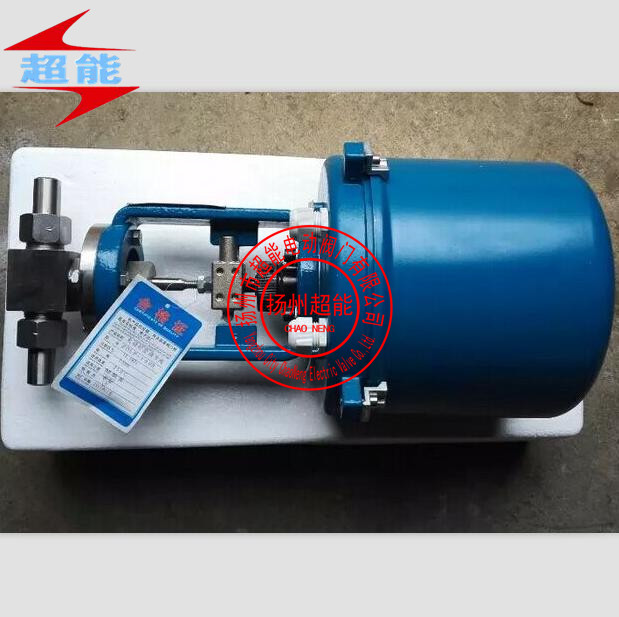

ZAZP电子式电动单座调节阀
一、ZAZP电子式电动单座调节阀概述
ZDLP型电子式电动单座调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统
或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转，采用361L或PSL型等全电 子式电动执行器，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，机电一体化的结构设计，功能强、性能可 靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
二、ZAZP电子式电动单座调节阀阀体结构
ZDLP型电子式电动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，适用于泄漏量要求严格，且阀前阀后压差不大及介质 有一定粘度或含有纤维杂质的工况。
直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S 流线型、压降损失小、阀容量大、流量特性精确、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质 泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因 而该阀只适合于工作压差较小的场合。
通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值：等百分比（对数）性、直线性、快开特性。
根据使用工况要求，阀芯可设计制做成；软质密封结构（适用于-20~+120°C温度范围内要求严密闭性的酸碱类、气体类等介质）。 本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准常温型、高温散热型、低温伸长型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径 DN15~200mm;最小阀芯DN6mm。适用流体温度有-100~+550C。
三、ZAZP电子式电动单座调节阀性能参数
四、ZAZP电子式电动单座调节阀连接尺寸
