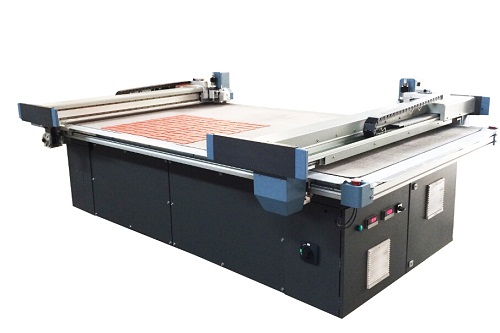

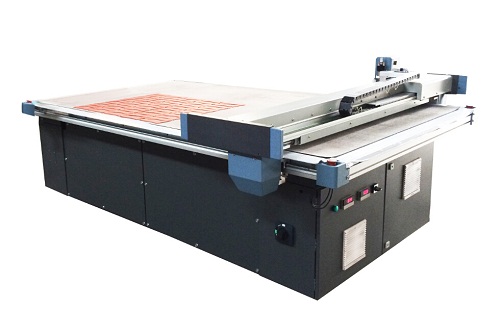

瑞洲复合材料打样切割机
产品应用——适合玻纤、碳纤、橡胶、树脂、芳纶、硼纤维等等各种复合材料企业的产品设计打样、产前各流程的整合及小批量生产。
推荐理由——
|
|
打样机 |
描述 |
|
效益 & 效率 |
节省刀模开发费用 |
数字化无刀模加工； 一次性精准制作； 方便快捷的可视化模型修改； 让样品制作更简单。 节约刀模费用：9~12万元/年 节省人工费用：5~8万元/年 |
|
降低出错率 性能稳定精确 |
不受员工情绪影响； 消除隐性浪费； 降低企业成本。 |
|
|
提高材料使用率5% |
性能稳定、切割精确； 可视化零间距排版切割。 |
|
|
经久耐用 |
精铸架构； 军工级元器件； 国际领先的控制软件系统； 内外兼修，完美组合。 八年以上使用寿命。 |
|
|
应用于多种材质 |
可切割玻纤、碳纤、橡胶、树脂、芳纶等复合材料； |
|
|
快速、直观 |
切割速度0-120cm/s； 品质直观可鉴； 效率比传统人工提升4~5倍。 |
|
|
助力品牌打造 提升企业竞争力 |
减少工序； 缩短新品研制周期； 快速抢占市场先机； 领先竞争对手。 |
|
|
工艺 |
提高设计能力 |
让复杂的盒型设计变得简单； 充分发挥设计师的创造力。 |
|
方便快捷的细节处理 |
任意调节切割刀路的深浅； 任意调节压痕的力度、宽度； 全穿、半穿、压痕、画线、绘图、标注等细节一体化处理完成。 |
|
|
精准，确保品质 |
电脑控制 程序化作业 切割尺寸误差<0.2mm |
|
|
效率 |
快速完成中小批量、多款式的生产 |
适用600-1000个的订单 满足大客户的小订单要求 |
|
所想即所得 |
快速实现样式复杂、难度高的样板切割； 不怕做不到，只怕想不到。 |
|
|
易学易懂易操作 |
人性化操作设置； 最快经过培训1天内即可上机操作。 |
产品参数——
|
参数型号 |
RZCRT-1410 RZCRT-1813 RZCRT-2516 |
|
工作特性 |
电脑操作与切割机同时进行，快速完成数据传输，可连续使用 |
|
切割速度 |
可达0-1200mm/s |
|
切割应用 |
玻纤、碳纤、橡胶等各种柔性复合材料；最大切割单层厚度可达45mm |
|
笔数 |
8组不同的笔画、半刀、全刀、拖刀、冲孔设置 |
|
可使用的笔形 |
普通的签字笔、油性笔、圆珠笔 |
|
材料固定方式 |
分区真空吸附 |
|
机械分辨率 |
0.07mm |
|
切割精度 |
误差< 0.2mm |
|
传输接口 |
标准并口/串口/网口 |
|
指定系统 |
HP-GL和GP-GL兼容格式 |
|
数控面板 |
液晶显示和触点按键 |
|
传动材料 |
直线导轨、齿条 |
|
电机 |
进口伺服电机 |
|
功能 |
切割、压折痕、切虚线、切半刀、全刀、拖刀、绘刀模图、文字标注 |
|
振动刀片 |
振动刀头电机每分钟18000—22000转 |
|
有效切割面积 |
1400*1000 1800*1300 2500*1600mm |
|
工作电压 |
交流220V380V+10%,50HZ |
|
工作功率 |
9KW |
|
外观尺寸 |
2100*1500*1000 2700*1800*1000 3500*2100*1000 |
|
吸附方式 |
真空吸附，可调整吸附区域 |
|
配备刀片 |
标配4种刀片，可切割市面上全部柔性材料； |
|
配备压线轮 |
4种不同压轮，可满足各种不同厚度材料的压痕作业要求， |
|
业内优势 |
1、 进口伺服电机，直线导轨，切割精度更高； 2、 工作台面独家采用高密度纤维垫板，真空吸附能力业内最强； 3、 垫板寿命比业内同类产品长30%； 4、 零部件全部自产，售后维护成本业内最低； 5、 国内外上千家客户应用案例； 6、 全国分公司或办事处共63家，售后维护时效更高。 |
应用流程——
①绘制：在电脑上使用CAD类设计软件绘制图档，设定以下相关内容：样式、尺寸大小、切割线、半刀线、压痕线、虚线、文字；
②传输：将图档导入【数控切割机】；
③调试：放置切割材料，一键操作，调试【数控切割机】工作参数；
④工作：一键操作，自动开始【数控切割机】切割、压痕、绘图等动作；
⑤确认：将切割的样品进行拼合、粘贴成型，评估样品的可用度，重复①-④步骤，直至确认满意样品；
⑥计算：通过结构图进行拼版和开料计算成本；
⑦批量排产：按照确认后的样品，进行中小批量生产；
⑧生产参照：将CAD文件数据作为生产的依据，保证产品与设计图形一致性；
⑨刀模制作：将CAD文件数据作为刀模制作的依据，保证刀模与设计图形一致性。
部分复合材料行业客户——广东瑞洲科技 复合材料切割专家
中山喜马拉雅塑胶制品有限公司
珠海黑钻运动设备有限公司
惠州飞博运动器材有限公司
西安超码复合材料有限公司
河南水骑士运动器材有限公司
无锡新航密封材料有限公司
潍坊世腾体育用品有限公司
深圳光启研究院
中山市昇隆复合材料制造有限公司
…………
以上系瑞洲科技数控切割设备推荐，请详加了解。
盼能获得阁下提供更详尽的切割效果、功能实现、量化指标等具体要求，以量度最佳应用方案
