一、产品用途

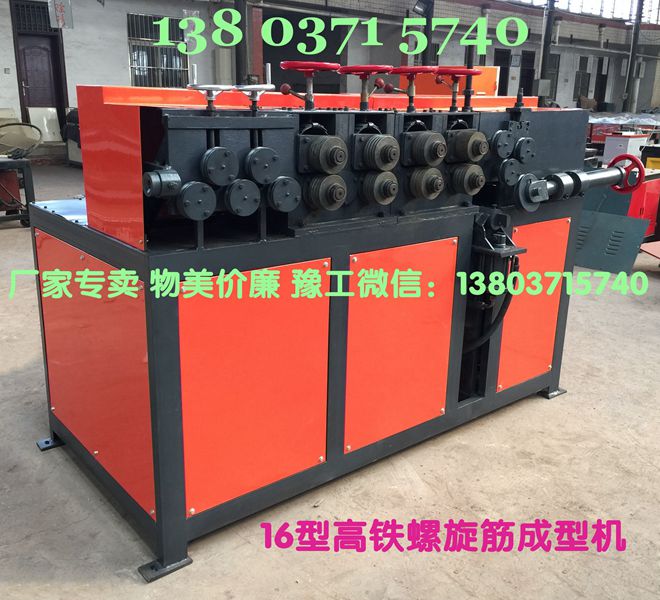

螺旋筋成型机主要用于高铁、高架桥梁、管桩施工等，可以卷圆、弹簧式螺旋筋、预应力螺旋筋等。
二、工作原理
螺旋筋成型机采用微电脑全自动PLC编码数控控制系统，用户只需在数控编码显示器上边输入螺旋筋间距、米数，切断长度误差为5mm以内，即可实现螺旋筋自动加工切断，大大提高了工程精度效率，在桥梁预应力施工中用途极其广泛。
三、主要技术参数
|
型号 |
YGW-10型 |
YGW-12型 |
YGW-16型 |
|
适用钢筋直径（mm） |
6-10 |
8-12 |
10-16 |
|
电机总功率（kw） |
5.5 |
9.5 |
11.5 |
|
行进速度（m/min） |
20-40 |
20-40 |
20-40 |
|
切断形式 |
全自动液压切断 |
全自动液压切断 |
全自动液压切断 |
|
弯圆直径（mm） |
20-200 |
20-200 |
20-200 |
|
外形尺寸（mm） |
1500×800×1500 |
2000×1000×1700 |
2200×1000×1700 |
|
重量（kg） |
700 |
900 |
1000 |
四、性能特点
1. 全自动螺旋筋成型机采用单片机集成控制，任意调节参数，多种参数储存功能、数字显示、节省时间，方便管理，提高生产效率。
2. 机关键部分采用进口器件，确保本机的使用寿命，采用编码器计米误差极小，准确定位。
3. 本机具有平稳、快速、准确的特点，具有可快速、慢速、倒顺料的特点。
4. 本机为箱型结构，刚性好，液压传动部分灵活可靠。
5. 控制箱设有：快速送料、自动切断、手动切断、自动停止、再启动等你功能。
