焊接式截止阀概述

上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。J565H直流式对焊截止阀，由于该阀开启或关闭行程相对较短，而且具有非常可靠的切断功能。这类截止阀使液体几乎不改变流动方向，阀杆和通道成一定角度的截止阀，其阀座密封面与进出口通道有一定角度，阀体可制成整体式。阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。据耐高温高压，该阀阀体能充分承受温度变化而引起膨胀、收缩，而且阀座部位的结构不会因温度变化面产生永久变形。无法兰连接方式，采用了焊接的方式。

焊接式截止阀结构与特点:
1、产品设计制造按ANSI B16.34、JIS E101标准，可与进口设备直接配套使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为对焊连接, 适应不同的接管要求。
3、阀体、阀盖经计算有足够的强度和刚性。通道流畅，流体阻力较小。其中“Y”型（J65）电站阀，属节能产品。
4、密封副配对先进合理,阀瓣和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质金堆焊而成，密封面硬度高，耐磨、耐高温、耐腐蚀，抗擦伤性能好，使用寿命长。
5、阀杆经调质和表面氮化处理，有良好的抗腐蚀和抗擦伤性能。
6、填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

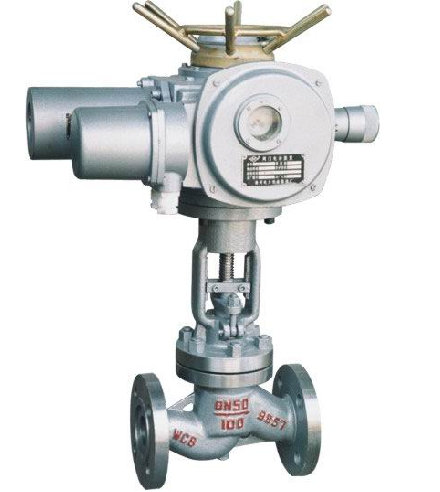

8、电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
二、焊接式截止阀工作原理
   焊接式截止阀由阀体、阀盖、阀杆、阀瓣等组成。对于工作在高温高压条件下的阀门，其密封面的工作条件相当恶劣，因此对于密封面的性能有较高的要求。长期以来,国内外普遍使用价格贵重的钴铬钨作为堆焊阀门密封面的材料。为了降低成本，解决堆焊时裂纹问题以及改善阀门密封面机械加工性能，可以尝试用近年来国内研制开发了一系列埋弧自动堆焊用高合金粘结焊剂,如137号粘结焊剂,由于其性能良好，价格适中。J65H高温高压截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化。
    J65H直流式对焊截止阀阀瓣开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。
焊接式截止阀产品用途
直流式对焊Y型电站截止阀适用于工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
焊接式截止阀产品结构特点
1.产品结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨；
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

五、焊接式截止阀主要零件材料：

焊接式截止阀用规范：

1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定

温州，浙江省辖地级市，简称“瓯”；浙江省三大中心城市之一。温州历史悠久，有2000余年的建城历史。是中国民营经济发展的先发地区与改革开放的前沿阵地，在改革开放初期，以“南有吴川，北有温州”享誉全国。地理位于浙江省东南部，瓯江下游南岸陆域面积11784平方公里，海域面积约11000平方公里。下辖3个市辖区：鹿城区、龙湾区、瓯海区，面积1187平方公里[1] ；6个县：永嘉县、洞头县、平阳县、文成县、泰顺县、苍南县；代管2个县级市（瑞安、乐清）。建国后改称为温州区专员公署。其后，名称和辖县有所变动。 1981年9月温州地区和温州市合并建立温州市，实行市管县体制。 1981年9月12日，析原温州市郊区置瓯海县。 1984年1月，市郊区6个乡划归城区，称鹿城区。 1984月2日，划市郊状元镇、龙湾乡和瓯海县永中镇的黄石、黄山二村建龙湾区。 1987年4月18日，改瑞安县为瑞安市（县级）。 1992年3月9日，改瓯海县为区。 1993年9月18日，改乐清县为乐清市（县级）。 2001年市辖鹿城、龙湾、瓯海3区，瑞安、乐清2市（县级）和永嘉、洞头、平阳、苍南、文成、泰顺6县。[7] 温州市下辖地区基本信息（2011年） 行政区 下辖、代管地区 陆域面积（平方公里） 邮政编码 人民政府 3个市辖区 鹿城区 294 325000 广场路188号 龙湾区 279 325024 永中街道永强大道4318号 瓯海区 614 325016 娄桥街道 2个县级市 瑞安市 1271 325200 安阳街道万松东路154号 乐清市 1174 325600 乐成街道人民路2号 6个县 洞头县 100 325700 北岙街道镇前路12号 永嘉县 2674 325100 县前路98号 平阳县 1051 325400 昆阳镇县前街6-8号 苍南县 1272 325800 灵溪镇人民大道555号 文成县 1293 325300 大峃镇建设路125号 泰顺县 1762 325500 罗阳镇 温州是中国数学家的摇篮、中国南戏的故乡，温州人被国人称之为东方犹太人。温州方言也被评为中国最难懂方言之一。[1] 境内国家级重点风景名胜区雁荡山、楠溪江、百丈漈－飞云湖。素有“东南山水甲天下”之美誉。[1] 被评为“2009年度中国旅游竞争力百强城市”。[2] 2012年设立温州市金融综合改革试验区，2013年1月被建设部列为第一批国家智慧城市试点。[1] 2015年2月28日荣膺中央文明委授予的“全国文明城市”荣誉称号。

七、焊接式截止阀订货号、尺寸和重量：
