型号表示
|
例如：CT22020R500C |
|
（1）CT系列工作平台分为120、220系列 |
|
（2）20：滚珠丝杆导程分为5mm,10mm,20mm,和40mm |
|
（3）R500：平台有效行程 |
|
（4）C：普通级平台，C7级丝杆，C级导轨组装 |
|
注：可根据用户需求选配各品牌联轴器、感应器及伺服马达 |

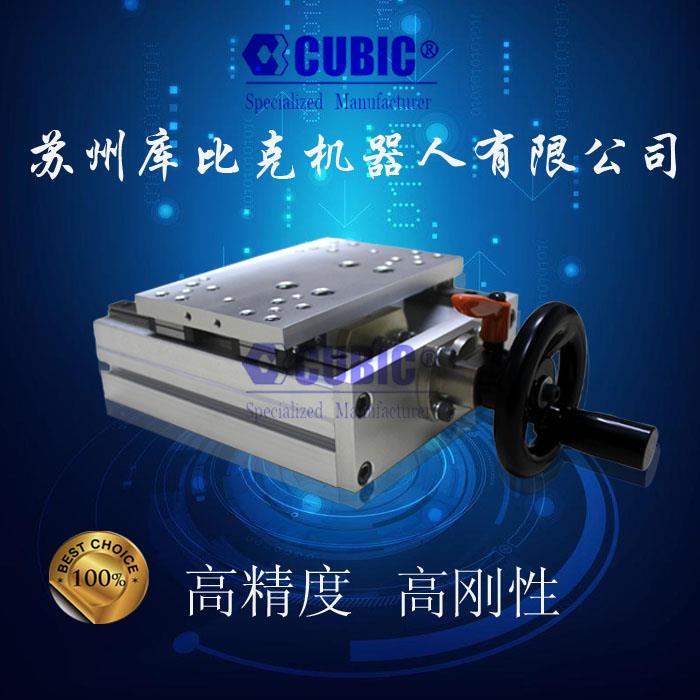

产品简介
CT型精密定位平台进给机构采用精密滚珠丝杆，是一款高可靠性高精度高刚性定位工作台。并列装入两组直线导轨，实现了稳定的高行走精度、定位精度和大搭载质量，该结构承受力矩及复合负荷较强。并可选择滑动台的长度。此外，还可选择滚珠丝杠的种类、导程、电机的种类、传感器的安装等各种规格，可根据用途组合成最优定位工作台。由全闭环控制实现了极高精度的定位工作台。最适合于以前无法使用滚动导向、需要高精度定位的用途。系统结构简洁，能节省空间和降低设备成本。 安装于底座时，无需拆开防护盖板，底座与滑动台的安装孔尺寸相同，易于多轴系统构成。
产品特点
1、结构简单轻量紧凑：在高强度铝合金滑台和底座上装入双列抗力矩宽幅强的直线导轨，高刚性，高精度，体积小，重量轻，安装使用简便。
2、客制化工作台零部件：用户可根据用途指定电机种类、滚珠丝杠种类、导程、带制动功能电机等，选择定位工作台的构成部件。
3、安装简洁方便：系统结构简洁，能节省空间和降低设备成本。 安装于底座时，无需拆开防护盖板，底座与滑动台的安装孔尺寸相同，易于多轴系统构成。
4、多轴台式系列化：多轴台式已系列化，能作为高功能多轴机械手使用。CT系列列精密定位工作台备有AC伺服电机和步电机；可根据用途自由选择。
5、材质表面处理方式多样化：用户可根据不同的工作环境选择产品本色阳极氧化、硬质氧化、彩色氧化、染黑氧化、喷砂氧化、钝化、化学镀镍等表面处理方式。特殊要求可达到B.S 5599 英国国家标准、AMS2469C 太空材料规格及MIL-A-8625E TYPE Ⅲ军事规格等材质。
应用领域
CUBIC公司拥有具备多年工作经验的专业技术人员，可为用户提供多种层次自动化控制系统的产品选型、设计方案，也可为用户进行整体运动系统的软硬件设计。以为客户提供“最符合实际”应用的解决方案和产品为宗旨，为客户提供超值的服务。CUBIC公司在数控机床、纺织机械、分析仪器、激光雕刻、激光扫描、汽车装配、汽车喷涂、开关测试、木工机械、广告机械、陶瓷机械、石材机械、机器人、军工等领域取得了卓越成就。
