MISUMI丝杆导程3 直径14；导程4时丝杆直径20；CUBIC所选丝杆为统一标准直径20，导程为4；
UBIC梯形牙（爱克姆）丝杆为直径20mm导程4mm为标准配置；
手动工作滑台产品介绍：
CUBIC的CU系列手动式工作滑台可根据客户的行业来选配：塑胶手轮、折叠型手轮和铝合金手轮；工作滑台可通过手轮加装
角度尺、位置显示器、转数计数器或重力指示器；CUBIC的CU系列手动式工作滑台通过手轮和单头、多头或左右对开的梯形牙丝
杆传动。滑台与底座框架可搭配指示尺和指示板来來检测工件精度。
CUBIC的CU系列手动组件价格低、交期短、定位准、精度高、重负载、易安装等特点深受广大用户的好评。CUBIC的CU系列手
动工作台梯形丝杆可以选用爱克姆无油螺母。爱克姆无油螺母与普通螺母相比可减少润滑油脂的涂抹数量和次数。无油螺母是
通过将固体润滑剂镶嵌在螺母适当的位置上而制成的。工作环境可以无油使用，在低速运行的用途中可发挥高的性能。
MISUMI对照表
| 与MISUMI型号对换表 | |||
| CUE1503-A-220 | KUE14A-220L (丝杆直径14，导程3) | ||
| CUE1503-B-220 | KUE14B-220L (丝杆直径14，导程3) | ||
| CUE1503-C-220 | KUE14C-220L (丝杆直径14，导程3) | ||
| CUD1504-A-420 | KUED14A-420L (丝杆直径20，导程4) | ||
| CUD1504-B-420 | KUED14B-420L (丝杆直径20，导程4) | ||
| CUD1504-C-420 | KUED14C-420L (丝杆直径20，导程4) | ||
| CUH1504-A-420 | KUEH14A-420L (丝杆直径20，导程4) | ||
| CUP1504-A-420 | KUEP14A-420L (丝杆直径20，导程4) | ||

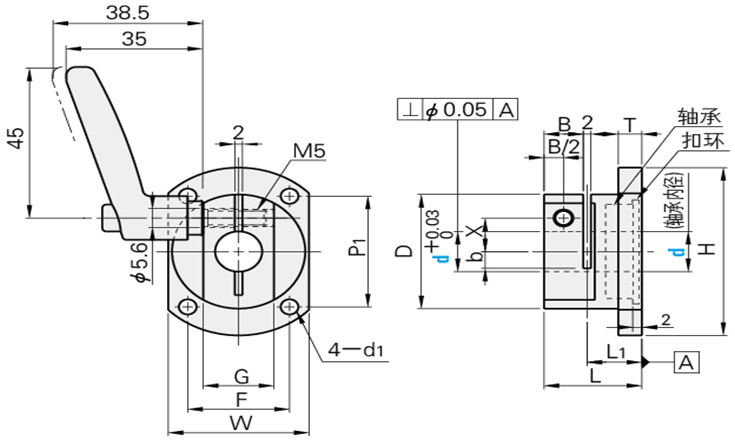

| 产品 | 形式 | L | L1 | D | H | T | B | d1 | X | b | W | P1 | F | G |
| 型号 | d | |||||||||||||
| CTQ 10 | 10 | 25 | 14 | 30 | 48 | 5 | 10 | 4.5 | 9 | 4 | 32 | 33 | 23 | 16 |
| CTQ 12 | 12 | 25 | 14 | 32 | 50 | 6 | 10 | 4.5 | 10 | 5 | 34 | 35 | 25 | 18 |
| CTQ 15 | 15 | 28 | 17 | 35 | 56 | 6 | 10 | 5.5 | 10.5 | 6 | 37 | 37 | 27 | 21 |
| CTQ 20 | 20 | 28 | 17 | 40 | 64 | 8 | 10 | 6.6 | 14 | 8 | 42 | 43 | 30 | 27 |
| 轴承型号 | d | D | b | 夹紧把手 | 产品 | 单价 | 产品 | 单价 | ||||||
| 数据 | 内径 | 外径 | 厚度 | Halder型号 | 型号 | 黑色 | 型号 | 白色 | ||||||
| 6900 ZZ | 10 | 22 | 6 | 1059.160 | CTQ 10 | ￥150.00 | CTQM 10 | ￥160.00 | ||||||
| 6901 ZZ | 12 | 24 | 6 | 1059.160 | CTQ 12 | ￥170.00 | CTQM 12 | ￥180.00 | ||||||
| 6902 ZZ | 15 | 28 | 7 | 1059.170 | CTQ 15 | ￥200.00 | CTQM 15 | ￥210.00 | ||||||
| 6804 ZZ | 20 | 32 | 7 | 1059.180 | CTQ 20 | ￥230.00 | CTQM 20 | ￥240.00 | ||||||
| HRB 哈尔滨轴承 | 德国Halder | CUBIC品牌 | 四氧化三铁 | CUBIC品牌 | 无电解镀镍 | |||||||||
