深圳市液压300HT精密分度盘,厂家直销

  • 价 格: 面议 /
  • 供 应 地:广东省深圳市
  • 发布公司:深圳市惠士顿机械设备有限公司
  • 产品型号:HSD-300HT
  • 品 牌:HSD
  • 发布日期:2015/5/5 9:33:40
  • 联系人QQ:2015917306 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

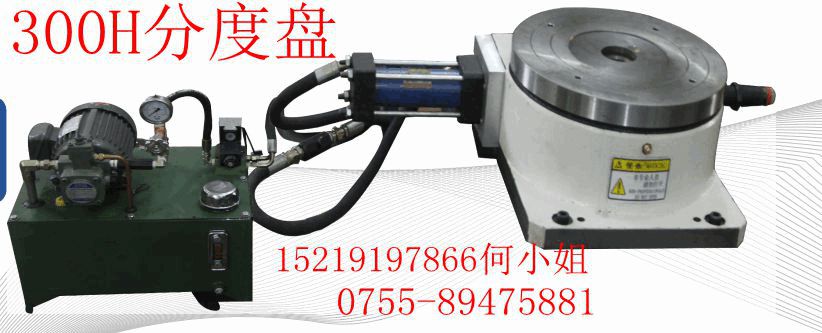

深圳惠士顿精密300HT油压分度盘 产品详情
  • 品牌:惠士顿
  • 型号:300HT
  • 类型:油压分度盘
  • 通用特性:液压
  • 适用机床:加工中心
  • 中心高:150mm
  • 分度精度:1s
  • 重复精度:1s
  • T型槽宽度:1mm
  • 定位键宽度:1mm
  • 工作台面尺寸:1mm
  • 中心套筒直径:1mm
  • 外形尺寸:1mm
  • 重量:1kg
简单介绍
油压分度盘,油压回转盘 1.反应速度快,可与攻牙机、钻床、铆钉机、超声波、烫金、丝印、移印、CNC数控加工或其它工作机配合,形成自动生产、加工、组装。 2.其工作位调整简单,标准等份有3,4、6、8、10,12等,特殊分割可另行制造分度盘旋转盘面可根据工艺需要在360°范围内,顺时针或逆时针方向依次转动。


油压分度盘,油压回转盘 的详细介绍

油压分度盘,油压回转盘
型号
等分规格
等分精度
频率
总重量约
铝盘最大可加装直径
最大载重
惯量
油压缸
油压缓冲
类型*型号
额定压力
秒/次
kg
mm
kg
kg
MOB
…Mpa
类型*型号
HSD-200HT
3
±0.02
3
28
Φ450
70
65
MOB32-100
7-10
AD2030-5
HSD-200HT
4-8
2
60
MOB32-75
HSD-200HT
9-20
1.5
60
MOB32-45
立式液压站
马达额定
油箱容积
输出功率
电压
KW
V
L
0.4
220/380
20
型号:HSD-200HT
型号
等分规格
等分精度
频率
总重量约
铝盘最大可加装直径
最大载重
惯量
油压缸
油压缓冲
类型*型号
额定压力
秒/次
kg
mm
kg
kg
MOB
…Mpa
类型*型号
HSD-300HT
3
±0.02
3.5
68
Φ900
100
80
MOB40-185
7-10
AD2540-5
HSD-300HT
4-5
3
70
MOB40-135
HSD-300HT
6-20
2
65
MOB40-100
HSD-300HT
21-32
1.5
65
MOB40-75
立式液压站
马达额定
油箱容积
输出功率
电压
KW
V
L
0.75
220/380
40
型号:HSD-300HT
本公司可根据客户特殊要求设计定制各种钻孔、攻丝自动化设备.适用机床:数控机床,CNC数控加工,自动化设备,打孔攻牙,超声波焊接,烫金,移印丝印,铆接等自动化设备配合形成自动加工生产。
油压分度盘是将工件夹持在卡盘上或两顶尖间,并使其旋转、分度和定位的机床附件
油压分度盘,机床设备用分度盘,特点
★ 操作控制简单,只要有空压(油压)信号或电气信号配合控制回路,整套即可使用。
★ 分度盘运动状态时,分度盘面依照工艺需求分割等份旋转,盘面无升降起伏变化。
★ 反应速度快,可与攻牙机、钻床、铆钉机、超声波、烫金、丝印、移印、CNC数
控加工或其它工作机配合,
形成自动生产、加工、组装。
其工作位调整简单,标准等份有4、6、8、12、24、48等,特殊分割可另行制造,
如:3、5、9、10等多种;
分度盘旋转盘面可根据工艺需要在360°范围内,顺时针或逆时针方向依次转动。
★ 负载后惯性大时,亦无移位之现象。

过载保护
为防止旋转分度台因承受过量的转动惯量而导致受损,例如在设定操作过程中或液压缓冲器故障时,规格200-300具有过载保护特性。

更多产品祥情了解欢迎来电咨询:

             小姐电话:152191978566

0755-89475881 何小姐 QQ:   3252498245


气动分度盘资料
过载保护
为防止旋转分度台因承受过量的转动惯量而导致受损,例如在设定操作过程中或液压缓冲器故障时,规格140-180-250-320具有过载保护特性。
若转动惯量过大,则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合,分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台
缓冲调节
旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。
以上是深圳惠士顿精密300HT油压分度盘的详细介绍,包括深圳惠士顿精密300HT油压分度盘的价格、型号、图片、厂家等信息
