2015年新上市旋转工作台 精准密型气动分度盘直销

  • 价 格: 面议 /
  • 供 应 地:广东省深圳市
  • 发布公司:深圳市惠士顿机械设备有限公司

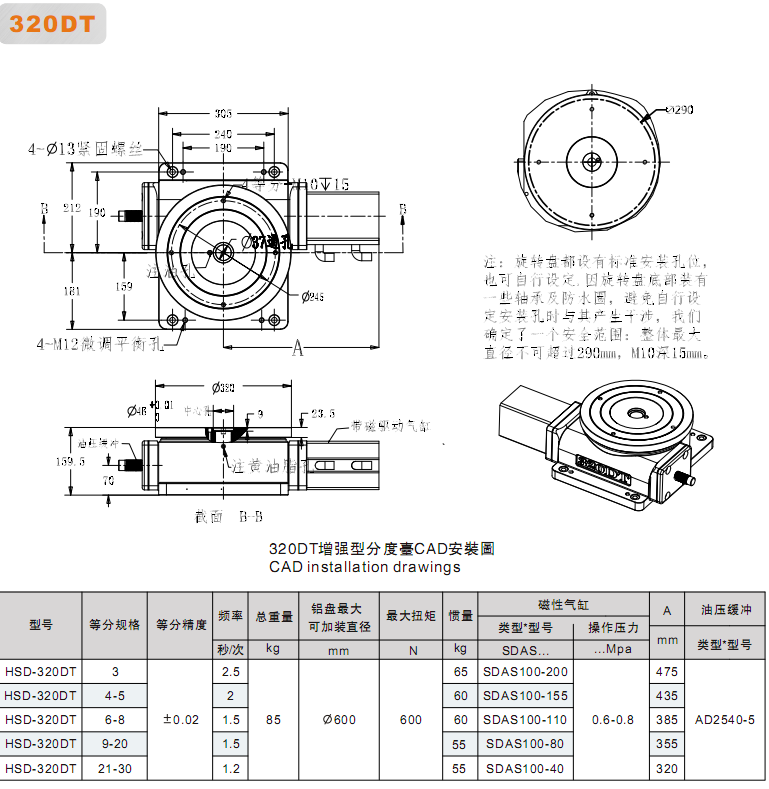

  • 产品型号:HSD-320DT
  • 品 牌:惠士顿
  • 发布日期:2015/4/27 11:27:19
  • 联系人QQ:2015917306 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


一,中心主轴 (稳定性强

市面上的分度盘中心主轴是不转动的,我们普通型的也是一样,盘面围绕中心主轴在旋转,适合于粗加工,加大了盘之后,会出现抖动,速度快了,加载东西大了,会冲过头。我们加强型的盘,中心主轴跟着盘面一起旋转,以上现象是不会出现的。

二,结构性不同 (可卧立两用

市面上的产品和我们普通型的产品一样,属于悬浮式结构,我们增强型系列的产品是一体式的,所以,不管你买了我们的盘之后,可以卧立两用,倾斜角度用都没问题,普通型的是达不到这个要求的。

气动分度盘外观专利号:ZL201330533926.3 实用新型专利号:201320706095.X

http://v.youku.com/v_show/id_XNzAyNjI2Mzcy.html 请点击连接链看相关视频资料!

多工位丝印机,钻孔攻牙机,多工位焊接机,全自动超声波熔接机,多工位超声熔接机,多工位攻牙机,多工位激光机等自动化机器非标定做!此款产品为2012年新上市的2013年畅销款增强型号,无冲击力,防水,精度正负0.02 稳定性强 无累计误差,运行平稳,不会有充过头现象

新型气动分度盘采用倒扣压入式制作 内部中心旋转部分全部做成一整体部件,减少过渡面,转盘与内部接触的过渡面全部轴承过渡无缝接触。在老款机型上的一些薄弱的环节都已经从根本上面解决保修一年,质量三包。订货是3-7天交货,部分有一现货,现公司大量生产做库存。

产品分类与特点:

本产品可卧立两用

控制方法与应用特点

1 气压、

旋转分度台特性

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针,逆时针(选项)

5. 集成功能三点式过载保护,无冲过现象,气压缓冲调节

6. 精度保证,整机采用表面高精度高压推力轴承

7. 等份:3,4,6,8,10,12,16,24等特殊等份另定

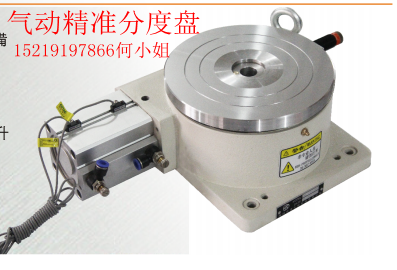

气动盘1

过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损,例如在设定操作过程中或液压缓冲器故障时,规格140DT-180DT-250DT-320DT具有过载保护特性。

若转动惯量过大,则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合,分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。

操作说明:

快速操作指南:
1
、警告:每种型号都有规定承载的重量以及加载的最大盘径,请以您所购买的型号和厂家匹配,所有产品出厂前48小时测试标准,不可装载超量大盘。
2
、注意气动锁盘要求:气缸标注为A-B口和电磁阀A-B口相对应为正确接法,插上气源确定分度盘为自锁状态,转盘时盘不会转动为准,电源为通电时分度盘回位断电时分度盘转动定位
3
、气压要求标准:0.6MPa以上可以保证分度盘为正常气压运转,气压不足会出现缓和不到位现象
4
、分度盘转动速度调节,调整节流B阀可调速度,分度盘不易冲撞现,以免对内部零件的损坏
5
、保养环节:分度盘周期为1个月保养一次,保养时从分度盘标明注油口注入(半流体润滑脂注油30毫升)也可指定厂家标配

更多产品资料及分度盘性能详情欢迎咨询 手机:15219197866何小姐  QQ:3252498245电话:0755-89475881
