可以提供完整的减温减压系统。该系统主要由减压系统、减温系统和自动控制系统构成上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。。

下图为典减温减压系统：4.0MPa的管口和它的配对法兰的密封面型式都应该是什么型式啊，说一个是凸面一个是凹面，哪个是凸面，哪个是凹面凹凸面是有一定的规律的：
1、阀门法兰为凹，配对法兰为凸；
2、人孔法兰为凹；
3、换热器法兰：上凹、下凸。——遇到两个换热器摞在一起的，其中一个是倒过来放置的，这种情况要注意。凹凸面法兰，似乎密封性更好，其实不然。密封性取决于垫片的密封比压和压紧力，凹凸面配合在一起顶多让垫片不会跑偏或被压力冲出来，坏处却多多：垫片看不见，更换时难以取出；法兰的使用需要配对，管道预制时需要很小心；有泄漏不容易检查。
ASME标准（B16.5）中根本就没有凹凸面法兰，都是突台面，压力可以到1500LB。很高的压力下可以选用环垫法兰。
使用突台面法兰，垫片的外径可以到螺栓孔内侧，完全可以保证垫片的对中。

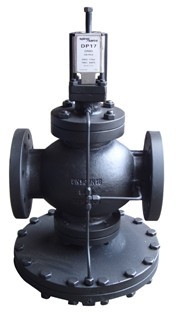

减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。 减压阀，是为了满足工况压降需求，通过将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
减压阀选型参考：
1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
3、一般蒸汽管路中用蒸汽专用减压阀。
4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）

典型减温减压装置

一体（套筒）式减温减压装置标准配件表：

一体（套筒）式减温减压装置可选配件表：

一体（套筒）式减温减压装置 减温水

l 减温水可以使用锅炉补给水，软化水、冷凝水等，但应注意不推荐使用未经处理的水，因为未经处理的水可导致减温器等设备积垢。

l 减温液的温度应尽可能高，以期更易蒸发。

l 减温液的压力应适当大于减温器内压力，否则将无法喷出。随着需要的流量增大，相应的减温液与蒸汽压差也越大。具体数值：

? SD系列喷射型减温器：减温水压力≥蒸汽压力+0.8 MPa

? VD系列文丘里型减温器：减温水压力≥蒸汽压力+0.1 MPa

一体（套筒）式减温减压装置减温水流量计算

l 输入参数

1. 一次侧蒸汽压力P1、温度T1

2. 减温水的给水压力Pb及温度Tb

l 输出参数

1. 二次侧蒸汽压力P2、温度T2

2. 出口蒸汽流量，变化范围在20%-100%的范围内调节效果比较理想。

注：出口蒸汽压力P2应不低于饱和温度所对应的压力值，即T2应不低于P2对应的饱和温度值。

l 流量计算

减温水的流量可根据如下公式计算：

Qs×（Hs-Ho）=Qw×（Ho-Hw）

Qw= Qs×（Hs-Ho）/（Ho-Hw）

Qs 减温前蒸汽流量 Kg/h

Qw 减温水流量 Kg/h

Hs 减温前蒸汽焓值 KJ/Kg

Hw 减温水焓值 KJ/Kg

Ho 减温后蒸汽焓值 KJ/Kg

一体（套筒）式减温减压装置减温管选型

减温管的选型可依据一下几个步骤：

1、 根据上文提到的方法计算出减温水流量；

2、 计算出减温器出口蒸汽流量（进入减温器的蒸汽量加上减温水量）；

3、 根据最终需要的蒸汽状态从蒸汽表查询出口蒸汽比容；

4、 使用下面的选型图确定减温器口径。

一体（套筒）式减温减压装置举例

假设参数：蒸汽流量9t/h，进口压力2.0MPa，进口温度300℃；出口压力1.5MPa，出口温度210℃；减温水压力2.3MPa，减温水温度90℃。

1. 确定型号。

此产品没有对流量调节比等参数做要求，所以可选用SD系列喷射型减温器（如果有其他要求，请参见前面的型号特性阐述，综合选型）。

2. 确定材质、压力等级

进口参数为2.0MPa，300℃，根据阀门设计手册及我们产品性能的要求，可选用碳钢、PN4.0MPa产品。

3. 确定口径

依据前面介绍的减温水流量的计算方法。查表得进、出口参数如下：
