电子式直行程电动角型调节阀产品说明

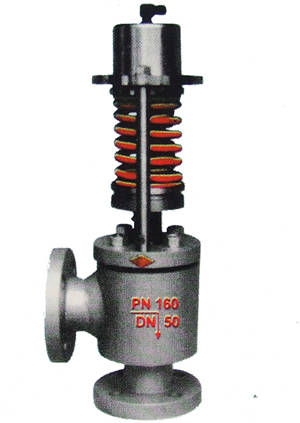

ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。

电子式直行程电动角型调节阀电子式电动执行机构

它于80年代问世，在90年代日趋完善，应用在国外越来越普及。非常遗憾的是，国内却没有这样的产品，除国内引进日本工装的电子式执行机构外，主要还是靠进口或国内代销，国内的厂家还在生产DKZ、DKJ及S系列，可见，执行机构与国外有十年的差距。好在进口执行机构的价格还算能够接受，与“气动阀+进口阀门定位器”的价格不相上下。为此，一方面，我们呼吁应尽量选用高可靠、高性能、超轻型的电子式执行器，同时，我们也呼吁国内厂家尽快研制出中国自己的产品（国内的厂家和研究所也正在努力）。作者近十年在调节阀的研究上下了很大的功夫，认为在目前的情况下，进口电子式执行机构配国产的阀是当前调节阀的首选。    在后面将详细地介绍了日本工装、日本光荣、西德PS公司生产的电子式电动执行机构以及国产的电子式电动执行机构。

   电子式直行程电动角型调节阀电子式电动执行机构有如下特点：

（1）可靠性高，好的进口执行机构可以在5～10年内免维修，这是最突出的特点：

（2）执行机构、伺服放大器一体化，其伺服放大器小到如烟盒大小。它不仅尺寸小，而且调整方便，功能齐全；

（3）超小超轻，轻到了3～5kg，而国内的DKZ、DKJ最轻也达30多公斤；

（4）外观美。这种电子式执行机构通常是两种形状，一种圆柱型，最小的形状尺寸约为Φ130×150mm，大规格的也不过如生活中的“高压锅”般大小；另一种是长方形，小规格的形如“小饭盒”般大小。它们与阀相匹配，使整个阀十分匀称。

  （5）多功能。具有自诊断系统、状态切换、信号任意切换、行程任意选定、带过载保护、带过热保护、带阀位反馈等，这些都是老式电动执行机构无法相比的；

 （6）调整方便。手动操作简单方便（不需手柄推进拉出）、调整方便、接线方便、伺服放大器一体化，不需考虑伺服放大器的另外安装；

（7）性能价格比优越，这也是它被大量使用的又一主要因素。减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。 减压阀，是为了满足工况压降需求，通过将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
    减压阀选型参考：
    1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
    2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）
