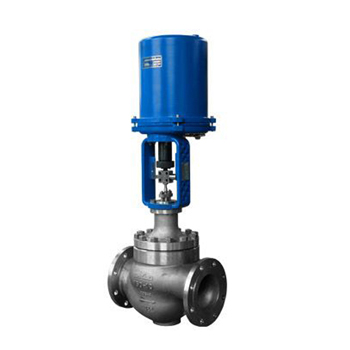

DHSC电动笼式单座调节阀故障排除方法

 单座电动调节阀工作性能的好坏会直接影响整个调节系统的工作质量。由于单座电动调节阀在现场是与被调介质直接接触的，工作环境十分恶劣，因此容易产生各种故障。在生产过程中，除了随时排除这些故障外，还必须进行经常性的维护和定期检修。尤其是对使用环境特别恶劣的调节阀，更应重视维护和定期检修。不同形式的单座电动调节阀，其故障及其产生原因是不一样的。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。

    故障一：执行器不动作，但控制模块电源和信号灯均亮。

    处理方法：检查电源电压是否正确；电动机是否断线；十芯插头从端到各线终端是否断线；电动机、电位器、电容各接插头是否良好；用对比互换法判断控制模块是否良好。

    故障二： 执行器不动作， 电源灯亮而信号灯不亮。

    处理方法：检查输入信号极性等是否正确；用对比互换法判断控制模块是否良好。

    故障三： 调节系统参数整定不当导致执行器频繁振荡。

    处理方法：调节器的参数整定不合适，会引起系统产生不同程度的振荡。对于单回路调节系统，比例带过小，积分时间过短，微分时间和微分增益过大都可能产生系统振荡。可以通过系统整定的方法，合理的选择这些参数，使回路保持稳定速度。

    故障四：执行器电机发热迅速、震荡爬行、短时间内停止动作。

    处理方法： 用交流2V 电压档测控制模块输入端是否交流干扰动；检查信号线是否和电源线隔离；电位器及电位器配线是否良好；反馈组件动作是否正常。

    故障五：执行器动作呈步进、爬行现象、动作缓慢。

    处理方法： 检查操作器传来的信号动作时间是否正确。

    故障六：执行器位置反馈信号太大或太小。

    处理方法：检查“零位”和“行程”电位器调整是否正确；更换控制模块判断。

    故障七：加信号后执行器全开或全关，限位开关也不停。

    处理方法： 检查控制模块的功能选择开关是否在正确位置；“零位”和“行程”电位器调整是否正确；更换控制模块判断。

    故障八：执行器震荡、鸣叫。

    处理方法：主要是因为灵敏度调得太高，不灵敏区太小，过于灵敏，致使执行器小回路无法稳定而产生振荡，可逆时针微调灵敏度电位器降低灵敏度；流体压力变化太大，执行机构推力不足；调节阀选择大了、阀常在小开度工作。

    故障九：执行器动作不正常，但限位开关动作后电机不停止。

    处理方法：检查限位开关、限位开关配线是否有故障；更换控制模块判断。

    故障十：执行器皮带断。

    处理方法： 检查执行器内部传动部分是否损坏卡住；“零位”和“行程”电位器调整是否正确；限位开关是否正确。

    为避免电源线的干扰，单座电动调节阀信号线采用屏蔽电缆，并与电源线屏蔽；电源配线要有足够的容量以满足执行器额定电流及起动电流的要求；安装地线、连接电源及信号线时，应先切断电源以防触电；连接电源的接线端子，爬电距离及电气间隙应大于8mm；定期检查密封圈的老化问题，及时更换；维修时需断开电源后再开盖，严防短路 。

DHSC电动笼式单座调节阀调节功能

    顾名思义，调节阀的首要功能就是调节，其主要表现在五个方面：
    1） 流量特性
    流量特性是反映调节阀的开度与流量的变化关系，以适应不同的系统特性要求，如对流量调节系统反应速度快需对数特性；对温度调节系统反应速度慢，需直线流量特性。流量特性反映了调节阀的调节品质。
    2） 可调范围R
    可调范围反映调节阀可控制的流量范围，用R＝Qmax：Qmin之比表示。R越大，调节流量的范围越宽，性能指标就越好。通常阀的R＝30，好的阀，如V型球阀、全功能超轻型调节阀，R可达100～200。
    3） 小开度工作性能
    有些阀受到结构的限制，小开度工作性能差，产生启跳、振荡，R变得很小（即Qmin很大），如双座阀、衬胶蝶阀。好的阀小开度应有微调功能，即可满足很小流量的调节，且工作又要求十分平衡，这类阀如V型球阀、偏心旋转阀、全功能超轻型调节阀。
    4） 流量系数Kv
    流量系数表示通过流量的能力，同口径Kv值越大越好，尤其是球阀、蝶阀、全功能超轻型阀，它们的Kv值是单座阀、双座阀、套筒阀的2～3倍。
    5） 调节速度减压阀是用节流方法使出口压力低于进口压力, 并保持出口压力近于恒定的一种压力控制阀。是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。 减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。 减压阀，是为了满足工况压降需求，通过将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的工业控制阀门。广泛用在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上必备阀门之一。
    减压阀选型参考：
    1、小口径水管路中，一般选用丝扣铜减压阀。（如需测定压力，用带压力表减压阀）
    2、高层建筑水力管道，一般采用薄膜弹簧式减压阀或200X水力减压阀。
    3、一般蒸汽管路中用蒸汽专用减压阀。
    4、在低压、中小口径的蒸汽介质，可以用波纹管直接作用式减压阀。
    5、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀
    6、气体减压阀一般用于控制空气、氧气、氮气、氨气等介质。
    7、压降比例在2:1、3:1、3:2、4:1、5:2时，使用比例式减压阀。
    8、钢制瓶罐非腐蚀性气体，一般选用气体减压器。
    9、实验室、气体吹扫系统、气体汇流排、测试设备等，一般采用不锈钢背压器。
（注：选型时，软密封结构，在规定的时间内不得有渗漏；金属硬密封结构，其渗漏量应不大于最大流量的0.5%）
    满足系统对阀动作的速度要求。

 型    式   直通单座铸造球型阀 DHSC电动笼式单座调节阀
公称通径   40、50、65、80、100、150、200mm
