UJ44H锥角式柱塞截止阀那边结构
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。截止阀型号编制方法：截止阀附加代号：W波纹管、D低温、B保温； QJT200-15直通式截止阀（jiezhifa）说明书、样本，包括：型号、结构图、性能参数、安装尺寸等，仅为上海申弘阀门作为截止阀厂家提供的参考，详细的QJT200-15直通式截止阀说明书及价格，截止阀工作原理：

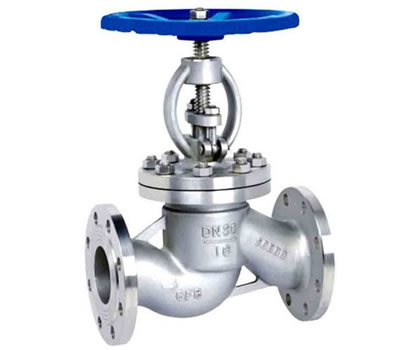

截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，定做时允许作调节和节流。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。法兰截止阀只适用于全开和全关，不允许作调节和节流。
法兰截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。法兰截止阀按密封形式分，有填料密封法兰截止阀和波纹管密封法兰截止阀。
法兰截止阀的安装与维护应注意以下事项：
1.手轮、手柄操作的法兰截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。
法兰截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以法兰截止阀的全开位置，应由阀瓣的行程来决定。
法兰截止阀优点：
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3.密封性好，密封面间磨擦力小，寿命较长。
法兰截止阀缺点：
1.流体阻力大，开启和关闭时所需力较大。
2.不适用于带颗粒、粘度较大、易结焦的介质。
3.调节性能较差。
截止阀主要标准：
1）设计标准：GB/T 12235
2）连接标准：
①对焊端BW：按GB/T 12224
②法兰端RF：按JB79；GB/T 9113；HG20592
3）阀门检验与试验:GB/T 13927;JB/T 9092 角式柱塞阀主要连接、结构尺寸栓塞式截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。栓塞式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中

UJ44H锥角式柱塞截止阀主要连接、结构尺寸：

DN（mm）/ 尺寸（mm）	U44SM-16C（P） UJ44H-16C．P．R
DN（mm）/ 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN（mm）/ 尺寸（mm）	U44SM-25（P） UJ44H-25C．P．R
DN（mm）/ 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	170	19	19	21	25	27	31	33	36	40	44
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

UJ44H锥角式柱塞截止阀安装和维修
