| 型号： | SAW-Z系列螺柱焊接自动化平台 | 螺柱直径： | 直径（D）M2～M10, 长度（L）8～35MM |
|---|---|---|---|
| 焊接方式： | 储能式 | 焊枪类型： | 接触式储能式可互换 |
| 焊接材质： | 低碳钢（low carbon），不锈钢（stainless steel），铜（copper）和铝合金（aluminium alloy and brass） | 品牌： | 金螯 |
| 产品别名： | 自动种钉机 | 额定输入容量： | 220v |
| 动力方式： | 电动 | 焊接频率： | 15～25 studs/min |
| 连续工作次数： | 1000000000 | 输入电压： | 220/380 |
| 外形尺寸： | 非标定制 | 重量： | 非标定制 |

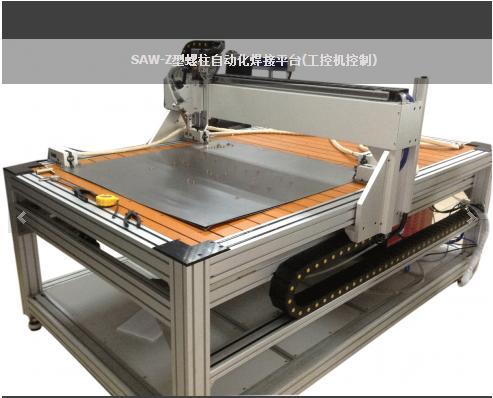

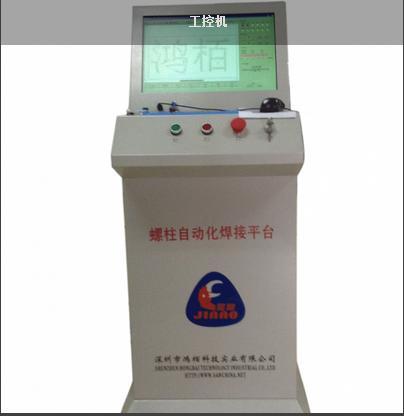

SAW-Z系列螺柱焊接自动化平台是一种高精度、高效率全自动数控螺柱焊接系统。3轴传动均采用高精度滚珠丝杆线性模组，运行稳定，定位精度高，使用寿命长；控制系统采用工业级工控电脑主板及运动控制卡，交流伺服驱动；焊机选用SAW-D型储能焊接机（也可配SAW-3000A型DSP高频逆变螺柱焊机）。Z轴由电机驱动，可配一把焊枪或多把焊枪。
SAW-Z series of stud welding automation platform is an automatic CNC Stud Welding System with high precision and high efficiency. 3-axis is driven through linear guidance with ball bearing, which ensures stable operation, high POSTTTIONing accuracy ang long life of the system. the control system uses the industry-level industrial computer mainboard, motion control card and AC servo drive, while the welding machines use SAW-D capacitor discharge welding machine (also with SAW-3000A DSP-based high-frequency inverter stud welder).

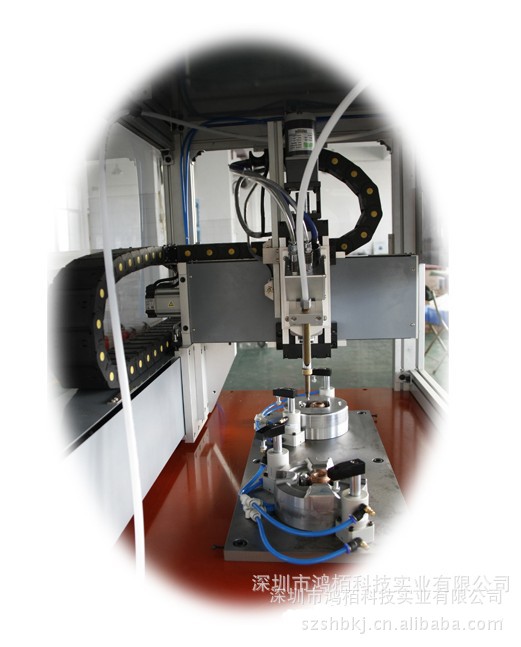

Z-axis which is a motor-driven, can be equipped with one or more guns.
性能特点 Features
A、人机界面友好；
B、能将DXF文件转换成程序文件；
C、可根据图纸进行实时仿真模拟；
D、可对运行速度及时间进行监测控制；
E、可对运行速度和循环时间进行调节；
F、可自动检测焊钉是否输送到位；
G、平台大小可根据客户需求定制；
H、可为客户定做各类工装夹具。
A. User-friendly interface
B. DXF files converter to programming files
C. Real-time simulation according to the drawings
D. Monitoring and display of the motion speed and time-
E. Regulation of the motion speed and cycle time accord
F. Monitoring of stud transport(aut. program stop, if stud
stud is missing)
G. The size can be customized
H. Can order various fixtures
| 性能指标 TECHNICAL DATA | |
|
规格、型号 Model |
可根据客户需求订制 |
|
焊接螺钉范围 Wldering range |
直径（D）M2～M10, 长度（L）8～35MM |
|
焊接材料 Working material |
低碳钢（low carbon），不锈钢（stainless steel），铜（copper）和铝合金（aluminium alloy and brass） |
|
X轴移动范围 Traverse path x-axis |
可根据客户需求订制 |
|
Y轴移动范围 Traverse path Y-axis |
可根据客户需求订制 |
|
焊枪提升范围 Height adjustment |
200mm |
|
定位精度 Positoning accuracy |
±0.15mm |
|
重复精度 Repeating accuracy |
±0.15mm |
|
运行速度 Traverse path speed |
Up to 25m/min |
|
焊接速度 Welding rate |
15～25 studs/min |
