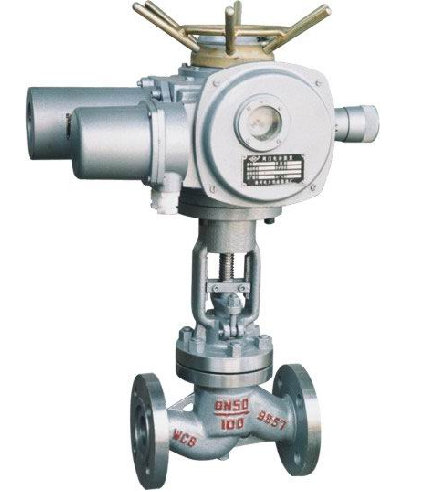

截止阀型号编制方法： 截止阀附加代号：W波纹管、D低温、B保温； 1）截止阀类别代号：J表示截止阀； 2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动； 3）截止阀连接方式：4法兰连接、6焊接； 4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角 式、8针型；
1公斤压力指的是1公斤重的物体作用为1cm2面积上所产生的压强，可以想像一下，1公斤重（比两瓶一元钱的康师傅矿泉水重略轻）的物体全部压在一个手指头上所产生的压强。 我们来计算一下， 1MPa=1×106Pa 1Pa=1N/1m2 1MPa=106N/m2=106N/104cm2=100N/cm2 重力加速度g约等于9.8 N/KG，为方便计算，g按整数10。 1KG的物体重力=1KG×10N/KG=10N 1公斤压力是1KG的重力作用于1cm2面积上产生的压强，即 1公斤压力=10N/cm2 1MPa=100N/cm2=10×10N/cm2 即1MPa压力等于10公斤压力。5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工； 6）截止阀公称压力：16表示压力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K； 7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316； 如：WJ41H-16C波纹管截止阀，W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、 C碳钢。
单位说明： Pa，压强单位，中文名称为“帕斯卡”，简称“帕”，即牛/平方米，1帕=1牛/平方米 M，数量单位，M即million，数值为一百万 N，物理力学单位，简称牛，是一种衡量力的大小的国际单位，两个鸡蛋的重力约为1N（0.1千克的物体的重量） m，长度单位，米 m2，面积单位，平方米 cm2，面积单位，平方厘米 KG，重量单位，千克，公斤
| 公称通径（DN） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
| ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
| ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
| n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||
| 适用范围（Pa） | 105～6.7x10-4 | ||||||||||
| 漏气率（Pa.L/S） | 6.7X1010-4 | ||||||||||
| 电磁阀电压（V/HZ） | 220/50 | ||||||||||
| 气源压力（MPa） | 0.4～0.6 | ||||||||||
| 法兰标准 | GB6070.3-85 | ||||||||||
| 安装位置 | 任意 | ||||||||||
| 介质温度（℃） | 丁橡胶-25 ~ +80，氟橡胶-30 ~ +150， | ||||||||||
| 主要件材质 | 阀体、阀板 | 碳钢（镀镍）或不锈钢 | |||||||||
| 密封件 | 丁橡胶或氟橡胶 | ||||||||||
| 型号 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
|---|---|---|---|---|---|---|---|---|---|
| GID-40 | 40 | 85 | 70 | 44 | 22 | 183 | 139 | 157 | 4-φ7 |
| GID-50 | 50 | 110 | 90 | 55 | 22 | 195 | 139 | 157 | 4-φ7 |
| GID-65 | 65 | 125 | 105 | 70 | 26 | 203 | 139 | 157 | 4-φ9 |
| GID-80 | 80 | 145 | 125 | 85 | 30 | 213 | 139 | 157 | 4-φ9 |
| GID-100 | 100 | 170 | 145 | 105 | 30 | 231 | 139 | 157 | 4-φ12 |
| GID-150 | 150 | 220 | 195 | 156 | 35 | 251 | 139 | 157 | 8-φ12 |
| GID-200 | 200 | 275 | 250 | 208 | 40 | 315 | 147 | 207 | 8-φ12 |
| GID-250 | 250 | 330 | 300 | 258 | 45 | 343 | 147 | 207 | 8-φ14 |
| GID-300 | 300 | 380 | 350 | 308 | 55 | 368 | 147 | 207 | 8-φ14 |
| GID-400 | 400 | 500 | 465 | 408 | 60 | 451 | 182 | 256 | 8-φ18 |
| GID-500 | 500 | 600 | 565 | 510 | 80 | 535 | 182 | 280 | 12-φ18 |
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的蝶阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请来电咨询：我们一定会尽心尽力为您提供优质的服务。
