电动高压锻钢焊接截止阀J960Y产品说明上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。水力控制阀、真空阀门、衬胶阀门、衬氟阀门。

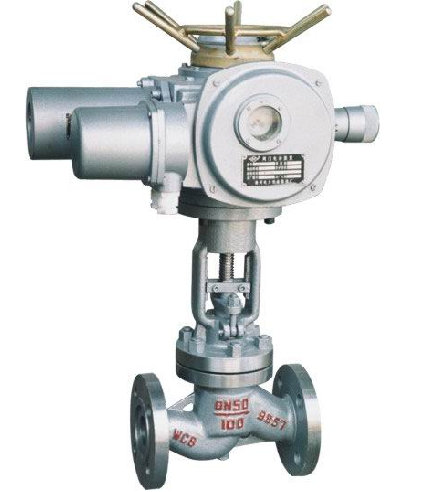

电动焊接截止阀由截止阀与Z型多回转电动执行器组成，电动焊接截止阀接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，一般不作调节和节流。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。上海申弘阀门有限公司主营阀门有：截止阀,电动截止阀,气动截止阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动闸阀,气动闸阀,电动调节阀,气动调节阀，减压阀。截止阀只适用于全开和全关，不允许作调节和节流。在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、 CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。PN 25.0-32.0MPa P57170V

截止阀型号编制方法：  截止阀附加代号：W波纹管、D低温、B保温；  1）截止阀类别代号：J表示截止阀；  2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；  3）截止阀连接方式：4法兰连接、6焊接；  4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角 式、8针型；

1公斤压力指的是1公斤重的物体作用为1cm2面积上所产生的压强，可以想像一下，1公斤重（比两瓶一元钱的康师傅矿泉水重略轻）的物体全部压在一个手指头上所产生的压强。  我们来计算一下， 1MPa=1×106Pa 1Pa=1N/1m2  1MPa=106N/m2=106N/104cm2=100N/cm2  重力加速度g约等于9.8 N/KG，为方便计算，g按整数10。 1KG的物体重力=1KG×10N/KG=10N  1公斤压力是1KG的重力作用于1cm2面积上产生的压强，即 1公斤压力=10N/cm2 1MPa=100N/cm2=10×10N/cm2 即1MPa压力等于10公斤压力。5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；  6）截止阀公称压力：16表示压力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；  7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；  如：WJ41H-16C波纹管截止阀，W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、 C碳钢。
单位说明：  Pa，压强单位，中文名称为“帕斯卡”，简称“帕”，即牛/平方米，1帕=1牛/平方米  M，数量单位，M即million，数值为一百万  N，物理力学单位，简称牛，是一种衡量力的大小的国际单位，两个鸡蛋的重力约为1N（0.1千克的物体的重量）  m，长度单位，米 m2，面积单位，平方米 cm2，面积单位，平方厘米 KG，重量单位，千克，公斤

电动高压锻钢焊接截止阀J960Y执行标准

电动高压锻钢焊接截止阀J960Y压力试验

电动高压锻钢焊接截止阀J960Y电动执行机构

电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。DZW系列多回转电动装置使用于闸阀、截止阀、节流阀、隔膜阀。它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。该系列产品不仅用于电站，还可以用于石化、冶金、公共事业等

主要型号有：主要的产品型号：Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500多回转电动头

1. 该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；
2.转矩控制机构动作可靠，调节方便，转矩重复精度高；
3.行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关；
4.采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便；
5.采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小；
6.配有机械式阀位指示器。
1.环境温度： -20℃ ~ +60℃；
2.相对湿度： 不大于95%(25℃时)；

3.工作环境： 无易燃，易爆和强腐蚀介质；
4.防护等级： IP55 、 IP65(特殊定货电源：380V 50HZ 50HZ(特殊要求可定货时提出

电动高压锻钢焊接截止阀J960Y电动装置性能参数表
