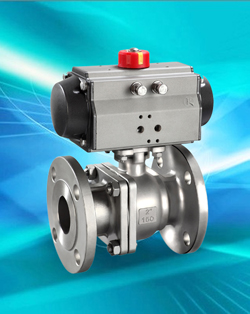

Q641F美标气动球阀

产品介绍：Q641F日标气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：流体阻力小，其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。气动阀门适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

执行标准：

设计依据  API、ANSI标准
设计依  API  6D、ANSI  B16.3
结构长度  法兰连接  API  6D、ANSI  B16.10
连接法兰尺寸  ANSI  B16.5
试验和检验  API  6D、API598

主要零件材质：

序号  零件名称  材  质
C  P  R
1  右阀体  A216-WCB  A351-CF8  A351-CF8M
2  螺母  A194-2H  A276-304  A276-316
3  垫片  PTFE  PTFE  PTFE
4  螺柱  A193-B7  A276-304  A276-316
5  阀体  A216-WCB  A351-CF8  A351-CF8M
6  阀座  PTFE  PTFE  PTFE
7  球体  A182-F304  A182-F304  A182-F316
8  阀杆  A276-410  A276-304  A276-316
9  垫片  PTFE  PTFE  PTFE
10  填料  PTFE  PTFE  PTFE
11  衬套  PTFE  PTFE  PTFE
12  压盖  A216-WCB  A351-CF8  A351-CF8M
13  螺栓  A194-2H  A276-304  A276-304
14  螺栓  A194-2H  A276-304  A276-304
15  连接支架  A351-CF8  A351-CF8  A351-CF8
16  螺栓  A194-2H  A276-304  A276-304
17  连接套  A351-CF8  A351-CF8  A351-CF8

主要连接尺寸：AQ641(F、N、P)-150

通径  外形尺寸  连接尺寸  执行器型号
mm  in  L  L1  L2  H  D  D1  D2  C  f  n-φd
15  1/2  108  140/178  62/75  185/191  89  60.3  35  12  1.6  4-φ15  GTD52/GTE65
20  3/4  117  140/178  62/75  191/197  98  69.8  43  12  1.6  4-φ15  GTD52/GTE65
25  1  127  140/214  62/91  193/227  108  79.5  51  12  1.6  4-φ15  GTD52/GTE80
32  11/4  140  164/214  75/91  212/240  117  88.9  64  13  1.6  4-φ15  GTD65/GTE80
40  11/2  165  164/246  75/101  217/255  127  98.4  73  14.5  1.6  4-φ15  GTD65/GTE90
50  2  178  190/295  91/112  260/286  152  120.6  92  15.8  1.6  4-φ19  GTD80/GTE100
65  21/2  190  210/295  101/112  293/309  178  139.7  105  17.6  1.6  4-φ19  GTD90/GTE100
80  3  203  247/395  112/139  323/349  190  152.4  127  19.1  1.6  4-φ19  GTD100/GTE125
100  4  229  276/478  127/176  382/438  229  190.5  157  23.9  1.6  8-φ19  GTD115/GTE160
125  5  356  348/562  159/206  468/534  254  216  186  23.9  1.6  8-φ22  GTD140/GTE190
150  6  394  378/724  176/228  510/582  279  241.3  216  25.4  1.6  8-φ22  GTD160/GTE210
200  8  457  524/928  228/275  655/702  343  298.5  270  28.6  1.6  8-φ22  GTD210/GTE255

主要连接尺寸:AQ64T(F、N、P)-300

通径  外形尺寸  连接尺寸  执行器型号
mm  in  L  L1  L2  H  D  D1  D2  C  f  n-φd
15  1/2  140  140/178  62/75  185/191  95  65.7  35  14.5  1.6  4-φ15  GTD52/GTE65
20  3/4  152  164/214  75/91  197/225  117  82.5  43  15.8  1.6  4-φ19  GTD65/GTE80
25  1  165  164/214  75/91  199/227  124  88.9  51  17.6  1.6  4-φ19  GTD65/GTE80
32  11/4  178  190/295  91/112  240/266  133  98.4  64  19.1  1.6  4-φ19  GTD80/GTE100
40  11/2  190  210/295  101/112  255/271  156  114.3  73  20.6  1.6  4-φ19  GTD90/GTE100
50  2  216  247/340  112/127  286/307  165  127  92  22.3  1.6  8-φ19  GTD100/GTE115
65  21/2  241  276/398  127/139  330/335  190  149.2  105  25.4  1.6  8-φ22  GTD115/GTE125
80  3  283  308/438  139/159  349/383  210  168.3  127  28.6  1.6  8-φ22  GTD125/GTE145
100  4  305  348/562  159/206  421/487  254  200  157  31.8  1.6  8-φ22  GTD145/GTE190
125  5  381  432/724  176/228  485/557  279  234.9  186  35  1.6  8-φ22  GTD160/GTE210
150  6  403  524/928  228/275  582/629  318  269.9  216  36.6  1.6  12-φ22  GTD210/GTE255
200  8  502  648/1033  275/324  702/750  381  330.2  270  41.3  1.6  12-φ25  GTD255/GTE300

主要连接尺寸：AQ641(F、N、P)-400

通径  外形尺寸  连接尺寸  执行器型号
mm  in  L  L1  L2  H  D  D1  D2  C  f  n-φd
15  1/2  165  164/214  75/91  191/219  95  65.7  35  14.5  6.4  4-φ15  GTD65/GTE80
20  3/4  190  164/214  75/91  197/225  117  82.5  43  15.8  6.4  4-φ19  GTD65/GTE80
25  1  216  190/246  91/101  227/237  124  88.9  51  17.6  6.4  4-φ19  GTD80/GTE90
32  11/4  229  210/295  101/112  256/266  133  98.4  64  20.6  6.4  4-φ19  GTD90/GTE100
40  11/2  241  247/340  112/127  271/292  156  114.
