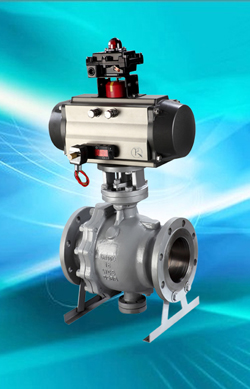

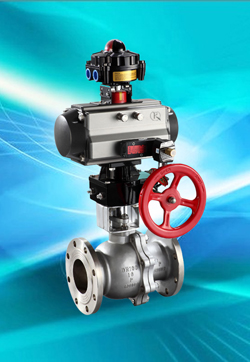

气动固定球阀
- 价 格：
面议 /
- 供 应 地：浙江省温州市
- 发布公司：永嘉凯特流体设备有限公司
- 产品型号：Q647F-16C
- 品 牌：凯特
- 发布日期：2011/11/25 9:07:07
- 联系人QQ：1250060300
详细说明
产品详细说明
Q647型气动固定式球阀的球体．采用上、下两根阀杆固定．工作时，流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力，使用寿命长 ,极适用于长输管线和一般管线。
主要技术参数 要零件 阀体 A105 LF2 F304 F304L F316 F316L F51
球体、阀杆 420 LF2 F304 F304L F316 F316L F51
密封圈 特种硬化材料
填料、垫圈 柔性石墨环柔性石墨缠绕垫
适用工况 适用介质 高温的或含有颗粒等介质
适用温度 -28-400℃ -28-500℃
应用规范 设计制造接 GB12237-89 API6D JPI7S-48
法兰迟寸接 JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
结构长度接 GB12221-89 ANSI B16.10 JIS B2002
检验试验接 GB/T13927-89 JB/T9092-99 API598 API598
Q647固定软(硬)密封球阀主要连接尺寸(GB规格)
公称压力
PN(Mpa) 公称通径
Dn(Mpa)
L D DI D2 b f Z-φd H(347型)
1.6 50 216 160 125 100 18 3 4-18
65 24l 180 145 120 18 3 4-18
80 283 196 160 136 20 3 8-18
100 306 215 180 165 20 3 8-18
125 356 245 2lO 185 22 3 8-18
150 394 280 24O 2lO 24 3 8-23 305
200 467 336 296 266 26 3 12-23 398
250 53S 405 355 320 30 3 12-25 495
300 6lO 460 4lO 375 30 4 12-25 580
350 686 620 470 436 34 4 16-26 625
400 762 580 626 485 36 4 16-30 720
450 864 64O 585 545 40 4 20-30 770
500 914 706 650 808 44 4 20-34 840
600 1067 84O 770 718 48 4 20-41 920
700 1245 9lO 840 788 50 5 24-41 990
2.5 50 216 160 125 100 20 3 4-18
65 24l 180 145 120 22 3 8-18
80 288 195 180 135 22 3 8-18
100 305 230 190 160 24 3 8-23
126 38l 270 220 188 28 3 8-26
150 403 300 250 218 30 3 8-25 305
200 602 360 3lO 278 34 3 12-25 398
260 568 426 370 332 36 3 12-30 495
300 648 485 430 390 40 4 16-30 580
350 762 550 490 448 44 4 16-34 625
400 8S8 6lO 650 505 48 4 16-34 720
450 914 660 600 666 60 4 20-34 770
500 99l 730 660 6lO 52 4 20-4l 840
600 1143 84O 770 718 56 5 20-4l 920
700 1346 956 875 816 60 6 24-48 990
4．O 50 216 160 125 100 20 3 4-18
65 24l 180 145 120 22 3 8-18
80 293 196 160 136 22 3 8-18
100 305 230 190 160 24 3 8-23
125 38I 270 220 188 28 3 8-25
150 403 300 250 218 30 3 8-25 305
200 602 376 320 282 38 3 12-30 398
250 568 445 385 345 42 3 12-34 495
300 648 5lO 450 408 46 4 16-34 580
350 762 570 5lO 466 52 4 16-34 625
400 838 656 685 636 68 4 16-41 720
450 914 680 6lO 560 60 4 20-4l 770
500 99l 755 670 612 62 4 20-48 840
600 1143 890 795 730 62 6 20-48 920
700 1346 996 900 835 68 5 24-54 990
6.4 50 292 175 135 105 26 3 4-23
65 330 200 160 130 28 3 8-23
80 366 2lO 170 14O 30 3 8-23
100 4S2 260 200 168 32 3 8-26
125 508 295 240 202 36 3 8-30 340
160 669 340 280 240 38 3 8-34 435
200 660 406 345 300 44 3 12-34
250 787 470 4OO 352 48 3 12-41
300 838 5SO 460 412 54 4 16-4l
360 889 595 526 476 60 4 16-41
400 99l 670 686 526 66 4 16-48
凯特流体设备有限公司主要生产制造气动阀门、气动蝶阀、气动球阀、以及各类工业阀门等各种规格各种系列的自控阀门。力争两年内在石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业具有较高的知名度及影响力，不断以科技创新，努力开发以国代进，主要按中国GB、JB、美标API、ANSI、英国BS、德标 DIN、法国NF、日本JIS、JPI标准生产。,并可根据用户特殊要求冶炼和制造。产品广泛用于化工、水处理设备，化肥、冶金、制药、电力、石化引进装置中的阀门配套，产品畅销全国各地，并筹备远销中东、东南亚、欧美等各个发达国家和地区。欢迎来电咨询、订购。
凯特流体设备有限公司位于“中国泵阀之乡”—— 张堡堡二工业区（村委会旁旁），公司以崭新的面貌、全新的理念,不断改革与创新,设计制造出更新更多更好的产品回馈广大用户。面对新的市场竞争态势和全球经济一体化的格局，凯特将秉承“素质决定实力”的发展理念，坚持“诚信为本，信守“一诺千金，勇于创新，锐意进取，稳健发展”的经营方针，大力推进技术创新，资本运营，国际化拓展三大战略，尊重知识人才，构筑一种奋发向上，团结拼搏的人文精神，全力打造“ 实力型企业”。
千里之行，始于足下，美誉之声，源于服务，凯特的产品将遍布大江南北。凯特实施精品战略，创品牌效益，以求实的精神，优质的产品，更完善的售后服务，让所有使用“凯特”品牌的用户紧密相连，携手共创美好未来。
