Q644/645F气动法兰三通球阀详细资料

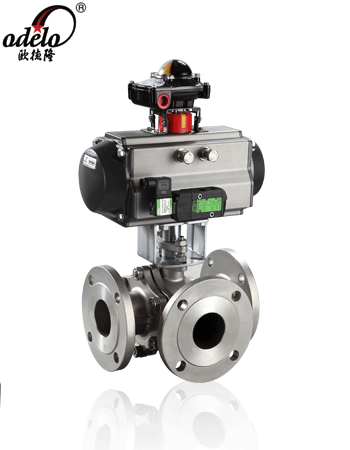

气动法兰三通球阀PNEUMATIC  THREE-WAYFLANGED  BALL  VALVE
Q644/645F气动法兰三通球阀结构特点及用途
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
Q644/645F气动法兰三通球阀执行标准
I  设计和制造：GB／T12237-1989；  APl608。
2．检验和试验：GB／T13927-1992；  APl  598。
3  法兰连接：JB／T79]一2-1994；  ASME／ANSI  B165。
4  结构长度：JD-2002
Q644/645F气动法兰三通球阀介质流向示意图  Sketch  of  Medium  Flow-direction  of  Three-way  Ball  Valve
                    法兰三通球阀用于分流或汇合流通，是具有二面或四面阀座的多通口球阀，任一通口可用作入口而无泄漏。三通即可制成L型通口也可制成T型通口。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

技术规范



设计依据    GB标准    ANS1标准
设计标准    GB/12237    ANSIB16.34
连接法兰尺寸    GB/9113、JB/T79    ANS1B16.5
试验和检验    JB/T9002    AP1598

※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

主要零件材质表



序号    零件名称    材质
C    P    R
1    右阀体    WCB    ZG1Cr18Ni9Ti    ZG1Cr18Ni12Mo2Ti
2    螺母    35    1Cr18Ni9Ti    1Cr18Ni9Ti
3    垫片    PTFE    PTFE    PTFE
4    螺柱    35    1Cr18Ni9Ti    1Cr18Ni9TI
5    阀体    WCB    ZG1Cr18Ni9Ti    ZG1Cr18Ni12Mo2Ti
6    阀座    PTFE    PTFE    PTFE
7    球体    1Cr18Ni9Ti    1Cr18Ni9Ti    1Cr18Ni12Mo2Ti
8    阀杆    1Cr13    1Cr18Ni9Ti    1Cr18Ni12Mo2Ti
9    垫片    PTFE    PTFE    PTFE
10    填料    PTFE    PTFE    PTFE
11    衬套    PTFE    PTFE    PTFE
12    压盖    WCB    ZG1Cr18Ni9Ti    ZG1Cr18Ni12Mo2Ti
13    螺栓    35    1Cr18Ni9Ti    1Cr18Ni9Ti
14    螺栓    35    1Cr18Ni9Ti    1Cr18Ni9Ti
15    连接支架    1Cr18Ni9Ti    1Cr18Ni9Ti    1Cr18Ni9Ti
16    螺栓    35    1Cr18Ni9Ti    1Cr18Ni9Ti
17    连接套    1Cr18Ni9Ti    1Cr18Ni9Ti    1Cr18Ni9Ti
18    气动装置
19    位置指示器

※注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

主要外形及连接法兰尺寸  Q64(4、5)(F、N、P)-16



通径    外形尺寸    连接法兰尺寸    执行器型号
mm    in    L    L0    L1    L2    H    D    D1    D2    C    f    n-φd
15    1/2    150    75    140/178    62/75    185/191    95    65    46    14    2    4-φ14    GTD52/GTE65
20    3/4    150    75    164/214    75/91    197/225    105    75    56    16    2    4-φ14    GTD65/GTE80
25    1    180    90    164/214    75/91    199/227    115    85    65    16    2    4-φ14    GTD65/GTE80
32    11/4    200    100    190/295    91/112    240/266    140    100    76    18    3    4-φ18    GTD80/GTE100
40    11/2    220    110    210/295    101/112    255/271    150    110    84    18    3    4-φ18    GTD90/GTE100
50    2    240    120    247/340    112/127    286/307    165    125    99    20    3    4-φ18    GTD100/GTE115
65    21/2    260    130    276/398    127/139    330/335    185    145    118    20    3    4-φ18    GTD115/GTE125
80    3    280    140    308/438    139/159    349/383    200    160    132    20    3    8-φ18    GTD125/GTE145
100    4    320    160    348/562    159/206    421/487    220    180    156    22    3    8-φ18    GTD145/GTE190
125    5    380    190    432/724    176/228    485/557    250    210    184    22    3    8-φ18    GTD160/GTE210
150    6    440    220    524/928    228/275    582/629    285    240    211    24    3    8-φ22    GTD210/GTE255
200    8    550    275    648/1033    275/324    702/750    340    295    266    24    3    12-φ22    GTD255/GTE300

主要外形及连接法兰尺寸  Q64(4、5)(F、N、P)-25



通径    外形尺寸    连接法兰尺寸    执行器型号
mm    in    L    L0    L1    L2    H    D    D1    D2    C    f    n-φd
15    1/2    150    75    164/214    75/91    191/219    95    65    46    14    2    4-φ14    GTD65/GTE80
20    3/4    150    75    164/214    75/91    197/225    105    75    56    16    2    4-φ14    GTD65/GTE80
25    1    180    90    190/246    91/101    227/237    115    85    65    16    3    4-φ14    GTD80/GTE90
32    11/4    200    100    210/295    101/112    256/266    140    100    76    18    3
