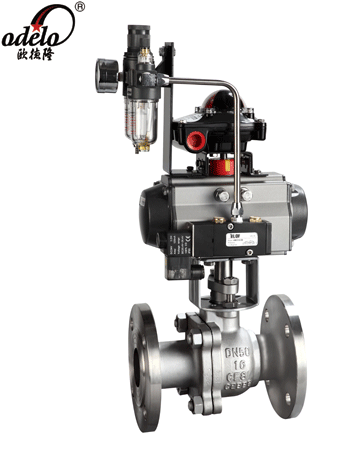

气动法兰球阀，气动球阀
- 价 格：
面议 /
- 供 应 地：浙江省温州市
- 发布公司：浙江欧德隆自控阀门有限公司网络销售部
- 产品型号：Q641F
- 品 牌：欧德隆
- 发布日期：2011/9/29 9:37:54
- 联系人QQ：235735148
详细说明
Q641F/PPL气动法兰球阀详细资料
气动法兰球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1，流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
技术规范 设计依据 GB标准
设计标准 GB/12237
结构长度 法兰 连接 GB/12221
连接法兰尺寸 GB/9113、JB/T79
试验和检验 JB/T9002
※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造
主要零件材质表 序号 零件名称 材质
C D R
1 右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 垫片 PTFE PTFE PTFE
4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀座 PTFE PTFE PTFE
7 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 垫片 PTFE PTFE PTFE
1 填料 PTFE PTFE PTFE
11 衬套 PTFE PTFE PTFE
12 压盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 连接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 连接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 气动装置
19 位置指示器 塑料 塑料 塑料
※注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
主要外形及连接法兰尺寸 公称通径
DN 外形尺寸 连接法兰尺寸 执行器型号
L L1 12 H D D1 D2 C f n-φd
15 130 140/178 62/75 185/191 95 65 46 14 2 4-φ14 GTD52/GTE65
20 130 140/178 62/75 191/197 105 75 56 16 2 4-φ14 GTD52/GTE65
25 140 140/214 62/91 193/227 115 85 65 16 2 4-φ14 GTD52/GTE80
32 165 164/214 75/91 212/240 140 100 76 18 3 4-φ18 GTD65/GTE80
40 165 164/246 75/101 217/255 150 110 84 18 3 4-φ18 GTD65/GTE90
50 203 190/295 91/112 260/286 165 125 99 20 3 4-φ18 GTD80/GTE1OO
65 222 210/295 101/112 293/309 185 145 118 20 3 4-φ18 GTD90/GTE1OO
80 241 247/395 112/139 323/349 200 160 132 20 3 8-φ18 GTD1OO/GTE125
100 305 276/478 127/176 382/438 220 180 156 22 3 8-φ18 GTD115/GTE160
125 356 348/562 159/206 468/534 250 210 184 22 3 8-φ18 GTD140/GTE190
150 394 378/724 176/228 510/582 285 240 211 24 3 8-φ22 GTD160/GTE210
200 457 524/928 228/275 655/702 340 295 266 24 3 12-φ22 GTD21O/GTE255
※注：系列球阀结构长度及连接法兰尺寸可根据 JB/T79标准或用户要求设计制造。
※注：数据 ×××，×××分别是气动执行器双作用式/单作用式(弹簧复位)。
※注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同。相关尺寸随之变化。
主要外形及连接法兰尺寸 YQ641(F、N、P)-25(2.5Mpa) 公称通径DN 外形尺寸 连接法兰寸 执行器型号
L L1 L2 H D D1 D2 C f n-φd
15 140 1401/178 62/75 1851/191 95 65 46 14 2 4-φ14 GTD52/GTE65
20 152 1401/178 62/75 1911/197 105 75 56 16 2 4-φ14 GTD52/GTE65
25 165 164/214 75/91 199/227 115 85 65 16 3 4-φ14 GTD65/GTE80
32 178 164/246 751/101 212/250 140 100 76 18 3 4-φ18 GTD65/GTE90
40 190 190/246 911/101 245/255 150 110 84 18 3 4-φ18 GTD80/GTE90
50 216 210/295 1011/112 270/286 165 125 99 20 3 4-φ18 GTD90/GTE100
65 241 247/340 1121/112 309/330 185 145 118 22 3 8-φ18 GTD100/GTE115
80 283 276/395 127/139 344/349 200 160 132 24 3 8-φ18 GTD115/GTE125
100 305 348/478 1591/176 421/438 235 190 156 24 3 8-φ22 GTD145/GTE160
125 381 378/
