一、概述

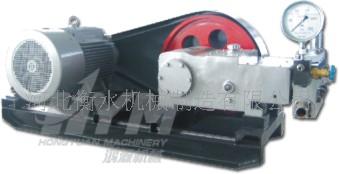

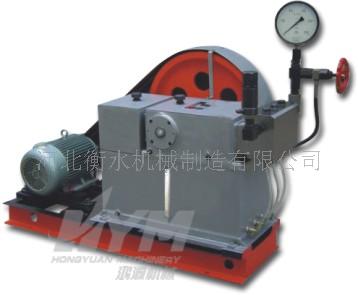

    3D-SY1500系列电动试压泵，具有体积小（1470×730×760）、结构紧凑、运行平稳、安全可靠、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。
        二、用途
本泵可用于各类压力容器、锅炉、管件等一切需作压力试验和强度试验的场所，根据需要可锁定试验压力值，并能进行自动保压。
泵的使用介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。配上清洗附件，该机还可作为清洗机使用。
三、技术参数
型    号    3D-SY
1150/15    3D-SY
1000/25    3D-SY
750/31.5    3D-SY
600/40    3D-SY
400/60    3D-SY
300/70    3D-SY
227/100
额定压力（MPa）    15    25    31.5    40    60    70    100
额定流量（L/h）    1150    1000    750    600    400    300    227
柱塞直径（mm）    Ф20    Ф18    Ф16    Ф14    Ф12    Ф10    10
柱塞行程（mm）    32    32
往复次数（min-1）    750    568
电机转速（rpm）    1440    960
电机功率（KW）    7.5    5.5
四、主要结构及工作原理
本机主要由高压往反泵、试压附件、清洗附件等组成。
1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。
（1）动力端：（如图1）由皮带轮、曲轴、连杆等组成。电机通过皮带及皮带轮传动并减速，带动曲轴旋转，由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。
（2）液力端：（如图2）由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动，使缸体内容积周期变化。当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，
