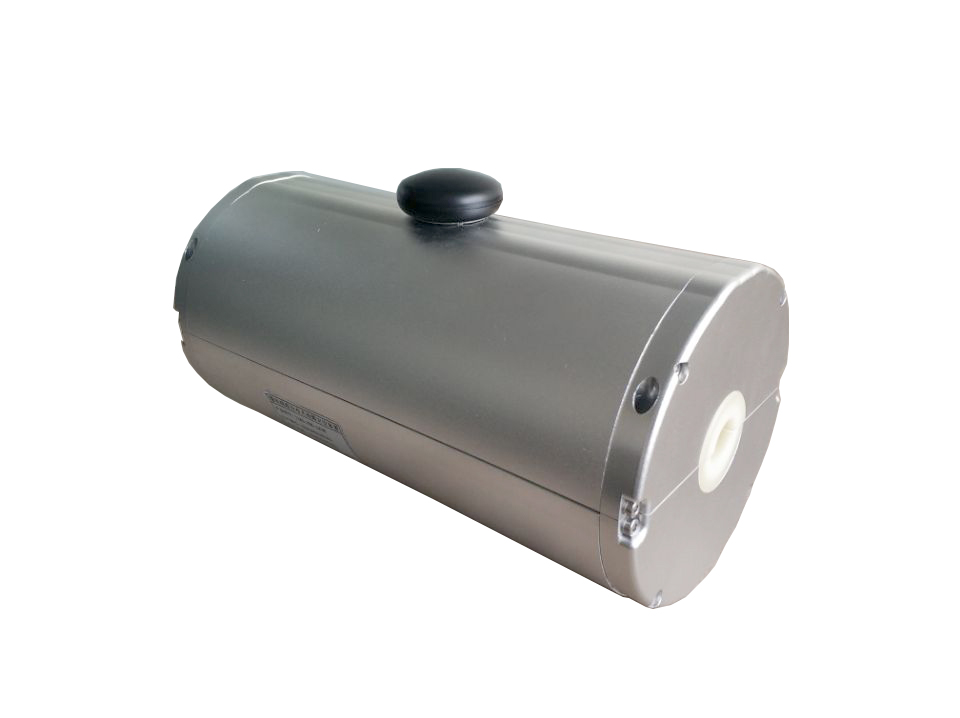

输电线路分布式故障监测装置
在我国，架空高压输电线路分布广泛，基础建设十分完备。人们生活工作已经离不开对电力的需求。因此，输电线路高效安全传输电力就成为一个非常关键的因素。我司为了可以实时对高压输电线路故障点行定位，开发了“输电线路分布式故障监测装置”。
1产品概述
我国高压输电线路架设广泛，就免不了通过一些易产生雷电的区域。当夏季多雷雨的时期，遭受雷击的概率也会随之变大。据调查显示，我国该类雷击事件次数还在逐渐增多。这就是为什么我们遇到的大面积停电情况是在雷雨天气发生的。我司研发的“输电线路分布式故障监测装置”可以直接安装在输电线路的导线上面，并可以对其故障时的行波电流进行监测，并将这些数据以4G网络上传至系统主站。该主站可以使用数学模型对该数据进行分析评估，而且可以将系统评估结果发送到专工手机上，便于专工做出及时应对。
2系统原理
输电线路分布式故障诊断系统不同于传统行波定位系统，其
核心部件一分布式故障诊断装置安装于输电线路导线上，可
以实时捕捉故障瞬间的行波信号。其故障定位基本过程描述
如下:
1) 根据工频故障电流确定故障区间。设定输电线路在I、i、m、n等杆塔处装设了分布式故障诊断装置，现在第]基杆塔至第m基杆塔间发生了事故并造成线路跳闸。此时，i、 j处的工频故障电流相位与m、n处的工频故障电流相位是相反的，利用这一简单的逻辑原理，可以十分准确地确定故障发生在j、m间;
2) 波定位的故障区间变短，地形弧垂所引起的误差按比例线性缩小。在故障区间确定在j、m间后,只需对j、m段实施行波定位。与此同时，系统采用分布式行波波速在线测量技术，即根据同一行波经过相邻两个分布式故障诊断装置的时间，可准确计算出行波波速，消除了行波波速对行波定位精度的影响，进一步提高了故障行波定位精度;
3) 对十复杂网络结构的输电线路，在分支点处可安装分布式故障诊断装置，将复杂网络划分为一些简单的单线结构，之后仍采用上述方法:先利用工频故障电流定位故障区间，再在故障区间内实施行波定位;
4)由于不同原因(雷击、非雷击等)引发的输电线路跳闸故障，其故障网络通道特性各不相同，这些不同会在同时形成的故障行波中得到体现。可以实现雷击未跳闸情况下雷击避雷线、杆塔及导线的辩识。
3技术参数
故障定位：行波传感器宽带1kHz~2MHz
故障区间定位可靠性≥95%
故障位置定位误差≤100米
有效检测线路长度≤30公里
行波采样率≥5MHz
行波电流测量范围150A~20kA
行波电流连续记录时长≥ 500μs
工作指标：环境温度- 40℃~ +85℃
储存温度- 40℃ ~ +85℃
环境相对湿度0~ 100%RH
大气压力86kPa ~ 106kPa
风速0km/h~ 100km/h
线路负荷 系统耦合取电正常工作电流范围20 ~ 1000A
兼容性 能耐受500kV强电场、强磁场，具有可靠安全的电磁兼容能力
在雷雨多发的季节，高压架空输电线路很容易受到雷击的影响，轻则跳闸；严重会使线路起火，断开，导致大面积停电，维护成本很高。我司研发的输电线路分布式故障监测装置可以及时对导线故障点进行定位，省去了人工挨个排查问题的繁琐，效率更高，出现问题可以做到及时抢修，降低了损失。本产品与山西、陕西、四川、云南多地区电力部门合作投入使用，由于技术成熟安装方便在很多次同类产品竞标中脱颖而出。
产品别称：输电线路分布式故障及隐患预警监测装置、输电线路分布式故障及隐患预警一体化在线监测装置
联系人：王先生1/3/6/8/2/3/5/0/0/2/9 产品型号：TLKS-PMG-DSC
