液晶面板故障指示仪、隧道电缆接地故障指示器、智能数字化多功能故障指示器

（TLKS-PDMT-D02 特力康小向）

一、简述

城市配电网在运行过程中，由于线路分支较多，结构复杂多样，运行环境特殊，不仅受到恶劣的自然环境、自身老化等因素的影响，还受到城市道路施工、市政改建等基础设施建设外力的威胁，造成接地故障、相间短路、接地相间短路等故障，使得线路的管理维护工作量不断加大，传统人员现场查找故障方式不仅费时费力，还不能保证供电质量，为了全面提高配电系统的供电可靠性，深圳特力康科技为环网供电系统排除故障而设计的一种自动化实时监测装置——液晶面板故障指示仪（隧道电缆接地故障指示器、智能数字化多功能故障指示器）。

二、工作原理

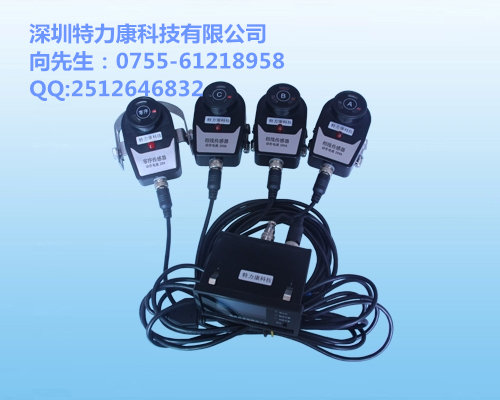

液晶面板故障指示仪（隧道电缆接地故障指示器、智能数字化多功能故障指示器）直接安装在电力电缆、配电线路上或箱变、环网柜、分支箱中，是一种电网故障实时指示装置，主要包括故障指示器、短路故障传感器、零序故障传感器、液晶面板主机、电源单元以及主控等模块，可通过传感器监测电缆接地短路故障、负荷电流及温度，并通过面板闪光方式指示故障，液晶主机显示负荷电流和电缆温度的大小，便于检修人员更直观地了解电缆故障情况，另外该装置还可选485总线方式将故障或测量信息传给附近的数据传输终端，具有较好的扩充功能。

三、主要功能

1、在线运行：安装在电缆系统中，可长期运行，无须维护。

2、负荷监测：线路负荷电流监测。

3、温度监测：线路表皮温度监测。

4、故障监测：具有识别短路、接地故障的功能。

5、显示方式：面板液晶、指示灯闪光显示。

6、告警指示：接地、短路报警指示。

7、复位方式：延|时自动复位，当指示器产生报警后，在整定的时间内，若无人工进行复位，就地型电缆线路故障指示器，手动复位功能。

8、自检功能：上电自检功能。

9、故障判断：检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无须设定动作值。

10、抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作。

11、报警信息远传：可选485总线远传。面板主机可根据不同报警指示信号驱动相应继电器动作，用以进行信号的远程传输。

12、防锈耐蚀：结构零件采用防锈防蚀材料。

四、技术参数

1、电压等级：6-35kV（不同电压等级参数可能不同）

2、工作电源：可选AC220V、DC24V或取电CT取电

3、工作环境：-40℃～+75℃

4、负荷电流：0-1200A

5、导线截面：16-400mm2

6、短路岩时：60ms-3s可调，出厂设定为60mS

7、温度告警：可设置，默认80℃

8、复位时间：6h-12h-24h-48h（出厂设定8h）

9、接地延{时：40ms-3s可调，出厂设定为200ms

10、短路电流传感器蕞大承受电流：20KA4S

11、短路故障电流出厂前整定：150A-1500A可选，出厂默认630A

12、接地故障电流出厂前整定：5-300A可选，出厂默认10A

五、结束语

配电网故障点的查找占据了配电故障处理巨大的一部分时间，如何确定该电网自动跳闸线路上的故障线段，快速锁定故障点和恢复用户供电，是配电网运行人员工作中蕞为难的问题之一。我司液晶面板故障指示仪（隧道电缆接地故障指示器、智能数字化多功能故障指示器）能实时监测电缆故障点，其应用可彻底改变过去传统盲目巡线、分段合闸试送电查找故障的落后做法，能帮助维护人员极快地判断出故障状态并选择找寻故障线段的蕞优方案，可极大地提高工作效率和缩短了停电时间，对提高供电具有重要作用。
