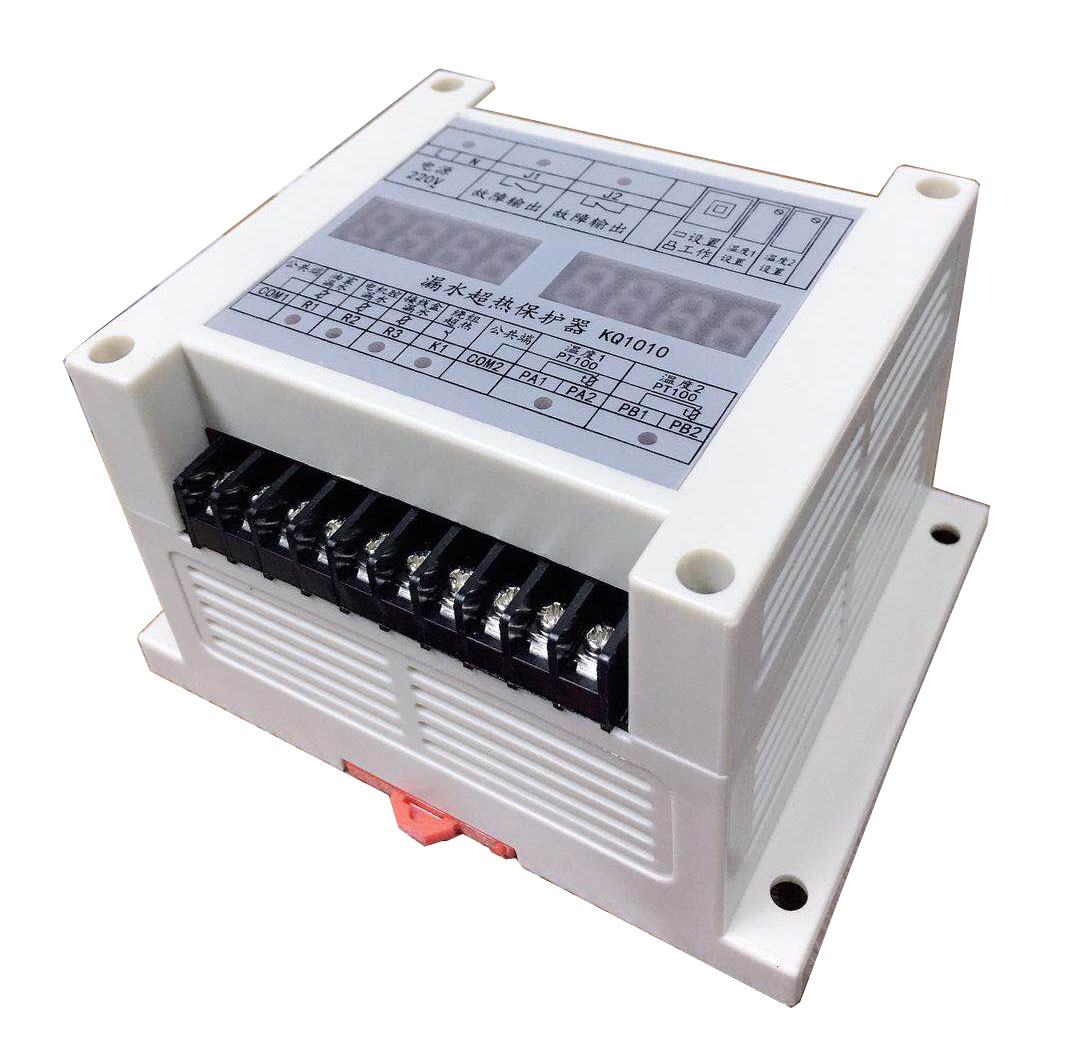

KQ1010型漏水超热保护器，实现油室漏水、电机腔漏水、接线盒漏水和绕组超热检测及故障输出；并能实现两路PT100温度采集显示，报警温度设定故障输出等功能。
供电电源： AC220V, 50Hz， 输入功率5W。
使用环境：温度-20℃～+50℃，相对湿度≤85%RH。
继电器触点容量： 5A 250VAC
PT100温度显示范围： -199.9℃～ +199.9℃
信号输入
COM1与R1为油室漏水的输入端；
COM1与R2为电机腔漏水的输入端；
COM1与R3为接线盒漏水的输入端；
COM1与K1为电机绕组超热的输入端；
COM2、PA1及 PA2为温度1的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PA1, 另一个线连接到PA2)；
COM2、PB1及 PB2为温度2的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PB1，另一个线连接到PB2)。
故障输出
J1为故障输出，没故障时断开，有故障时闭合，开关量；
J2为故障输出，没故障时闭合，有故障时断开，开关量。
温度报警设定
松开按键显示器显示的是两个PT100的检测温度；
按下按键显示器显示的设定报警温度；
温度1电位器可改变第一路PT100设定报警温度值；
温度2电位器可改变第二路PT100设定报警温度值。
故障检测
当油室漏水探头，检测到电阻值<15K时，对应的指示灯亮，故障输出继电器动作；当电阻>20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值<30K时，对应的指示灯亮，故障输出继电器动作；当电阻>35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当接线盒漏水探头，检测到电阻值<30K时，对应的指示灯亮，故障输出继电器动作；当电阻>35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当绕组过热探头，检测到超出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失，保护器恢复到初始状态。输入有1s到2s的延时。
PT100温度检测
保护器设计了双PT100输入，为消除PT100引线过长对温度的影响，采用了三线制的设计。温度的检测范围-199.9℃～+199.9℃,并在显示窗口中显示出来，当检测到的温度超出设定的报警值时，对应的指示灯亮，故障输出继电器动作，当检测到的温度低于设定的报警值时，故障消失，保护器恢复到初始状态。
PT100报警温度设定
两路PT100报警温度值是可以设定的，按下报警温度设置按钮，显示窗口转换到报警温度设定值的显示。分别调节两个报警温度设定电位器，可改变报警温度值。设置结束后，再次按下报警温度设置按钮，显示窗口转换到PT100采集温度值的显示。
