一、总述

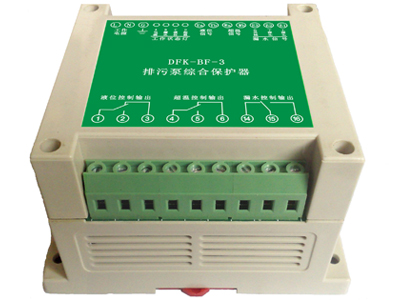

DFK-BF-3排污泵综合保护器主要适于排污泵保护信号的处理及转换,将排污泵的液位信号（开关信号）、温度信号（开关信号）、漏水信号（电极信号）转换成继电器的触点信号输出,方便排污泵控制柜内部使用.
二、功能
DFK-BF-3有三路信号输入,一路是液位信号输入,只能接收开关量液位信号,并把小的开关量信号转换成继电器触点信号,可用于排污泵的上腔体或上腔体漏水浮球信号的检测,也可用于其它开关量信号的转换.第二路是超温信号输入,只能接收开关量超温信号,如用于接收排污泵的上轴承或下轴承的温度信号检测及转换,也可用于排污泵电机线包温度信号的检测及转换.第三路是漏水信号,通过检测漏水腔体中的电极与水泵外壳是否有电阻（当水泵漏水后,水是先进入漏水腔内,如果漏进水泵漏水腔内的水把漏水电极浸没,漏水继电器就会动作,输出漏水信号）.
三、 技术指标
|
性能 |
参数 |
|
|
工作电压 |
AC220V ±10% 50Hz±10% |
|
|
耗电量 |
<4VA |
|
|
输入信号数量 |
3路，分别是1路液位信号、1路超温信号、1路漏水信号 |
|
|
输入信号类型 |
液位信号 |
开关量输入，无源干接点方式，R<100Ω 接通 |
|
超温信号 |
开关量输入，无源干接点方式，R<100Ω 接通 |
|
|
漏水信号 |
开关量输入，无源干接点方式，或水电阻 |
|
|
工作状态指示 |
A指示灯 |
点亮表示工作电源接通 |
|
B指示灯 |
点亮表示有漏水信号 |
|
|
C指示灯 |
点亮表示有液位信号 |
|
|
D指示灯 |
点亮表示有超温信号 |
|
|
继电器输出 |
3路继电器输出，继电器触点容量AC250V 5A COS? 1 |
|
|
工作条件 |
环境温度：-25℃～+55℃，相对湿度：<93% |
|
|
安装方式 |
螺丝安装或35mm导轨安装 |
|
|
外形尺寸 |
115mm * 90mm * 75mm |
|
四、接线示意图
五、外形尺寸图
外形尺寸（长*宽*高）：115*90*75（mm）
