1.概述
1.1性能特点:KL-Q系列产品是本公司针对小型潜污泵在给排水与排污方面的保护应用而研发与生产的系列产品.主要应用于车库,地下室,酒店,洗手间等公共场所.
本系列产品性价比高,功能全,产品型号多,包括1K1（一控一）与 1K2（一控二）两种主要规格,两种规格产品分基本型与扩展型,详细参考产品选型说明.
1.2原理:根据QW型潜水泵与QJB型潜水搅拌器长年工作在水下的结构与特性在对QW型潜水泵与QJB型潜水搅拌器的保护装置中必要加入油室泄漏保护与电机超温保护等功能:1.油室泄漏保护（漏水）:在潜水电机油室内置入水份检测电极,在油室中如果出现有水份时电极出现信号跳变,控制器能检测到此信号的变化,而停止潜水电机运行并以故障指示.2.电机超温保护（过热）:在潜水三相电机绕组每相上安装135℃的PTC热敏电阻,在任一相绕组出现温度上升到135℃±5时,电阻值出现跳变,控制器能检测到此信号的变化,而停止潜水电机运行并以故障指示.3.电机过载保护（过载）:在潜水三相电机运行回路上每相线上串入相对应用电流的热继电器,一旦电流过大,热继电器会状态跳变,控制器能检测到此信号的变化,而停止潜水电机运行并以故障指示.
1.3主要性能
传感器供电:DC12V低压供电,供电电源变压器隔离.
信号输入:1.漏水信号:水泵油室泄漏,水份检测电极或浮子开关;2.过载信号:水泵电机过载控制,三相电机运行回路热过载保护;3.过热信号:水泵电机绕阻超温PTC热敏电阻 或 热敏开关;4.输入回差控制:±2%;5.信号输入:DC12V开关量信号电阻输入、或开关量信号输入;6.信号响应速度:10mS.
信号输出:1.继电器输出触点容量:5A/250VAC或5A/30VDC;2.P1总故障输出:继电器常开输出;继电器常闭输出（—N型）;3.P2总故障输出:继电器常开输出;继电器常闭输出（—N型）
性能指标:1.输入电压: AC220V,50Hz,额定功耗小于5W;2.环境温度: -20℃～50℃;3.极限温度: -30℃～70℃;4.环境湿度:90%以下（无水珠凝结）;5.外形尺寸:115 x 90 x40mm;6.重量:0.2Kg;7.安装方式:DIN35导轨安装.
1.4型号说明
|
|
QBP-1K2 |
后缀+N |
后缀+G |
后缀+24V |
|
漏水 |
开关信号（常开） 电阻信号 |
|
|
|
|
过载 |
开关信号（常开） |
|
|
|
|
过热 |
开关信号（常闭） 电阻信号（PTC） |
|
开关信号（常开） |
|
|
供电 |
220VAC |
|
|
24VAC/24VDC |
|
故障输出 |
继电器常开输出 AC220V 5A |
继电器常闭输出 AC220V 5A |
|
|

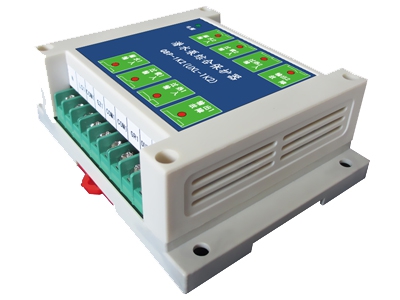

QBP-1K2有三种型号选择，参考如下图
外形尺寸 (长X宽X高) 115X90X40 (MM)
