1、概述
1.1.    性能特点
        KL-QJB系列潜水搅拌器综合控制器(以下简称控制器),适用于  “潜水搅拌器”,“潜水推进器”的保护与控制。可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的所有潜水搅拌器。

1.2.    原理

        根据QJB型搅拌器长年工作在水下的结构与特性在对QJB型搅拌器的保护装置中必要加入油室泄漏保护与电机超温保护：

油室泄漏保护：在潜水搅拌器油室内置入水份检测电极，在油室中如果出现有水份超限时电极出现信号跳变，QJB潜水搅拌器保护器能检测到此信号的变化，而停止QJB潜水搅拌器运行并以故障指示。

电机超温保护：在潜水搅拌器三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，QJB潜水搅拌器保护器能检测到此信号的变化，而停止QJB潜水搅拌器运行并以故障指示。

电机过载保护：在潜水搅拌器三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状态跳变，QJB潜水搅拌器保护器能检测到此信号的变化，而停止QJB潜水搅拌器运行并以故障指示（KL-QJB4有此信号检测）。

低水位保护：在潜水搅拌器工作的水池中，使用液位检测器检测水位，但水位低于潜水搅拌器工作的水位时，液位检测器会状态跳变，QJB潜水搅拌器保护器能检测到此信号的变化，而停止QJB潜水搅拌器运行并以低水位指示（KL-QJB4有此信号检测）。

1.3.    主要性能

传感器供电：

传感器12VDC低压供电。

供电电源变压器隔离。

信号输入：

超温信号：电机超温保护.。

泄漏信号：油室泄漏保护.。

过载信号：KL-QJB4有此信号检测。

低水位信号：KL-QJB4有此信号检测。

输入回差控制：±2%。

信号输入：DC12V开关量信号输入，或电阻、电流信号输入。

信号响应速度：10mS。

信号输出：

继电器输出触点容量：7A/250V（AC）或10A/30V（DC）。

超温故障输出：继电器常开，常闭输出；一组切换。

泄漏故障输出：继电器常开，常闭输出；一组切换。

过载故障输出：KL-QJB4有此信号。

低水位输出：KL-QJB4有此信号。

总故障输出：KL-QJB4有此信号。

KL—QJB保护控制器

输入电压：AC220V，50Hz，额定功耗小于5W。

环境温度：-20℃～75℃。

环境湿度：90%以下（无水珠凝洁）。

外形尺寸：48  x  48  x110，重量：0.3Kg。

安装方式1：DIN35导轨安装。

安装方式2：48*48仪表安装（要定货）。

2、售后服务

◆    产品自售出起，一个月包退，三个月包换，一年内免费保修，终身维护；

◆    使用过程中，本地可以协助现场处理，外地24小时提供电话咨询服务；

◆    免费提供技术支持和安装调试指导；

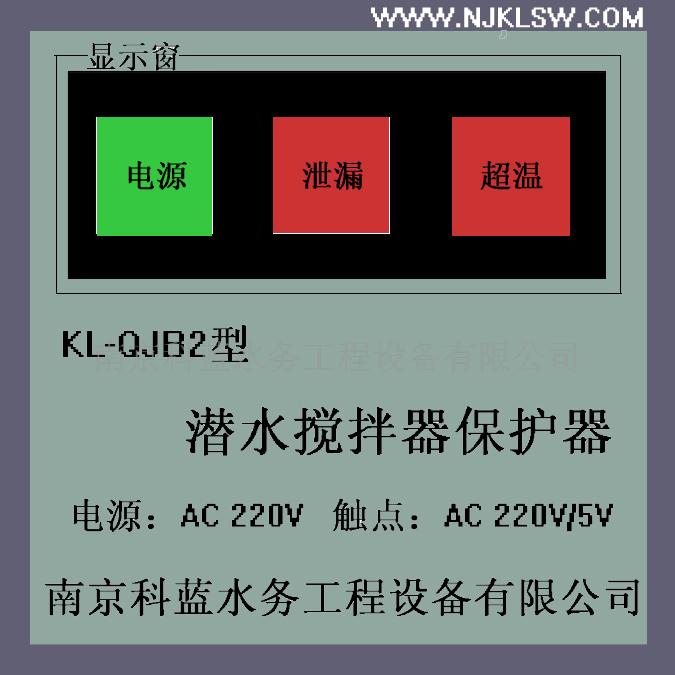

KL-QJB2潜水搅拌器保护控制器
