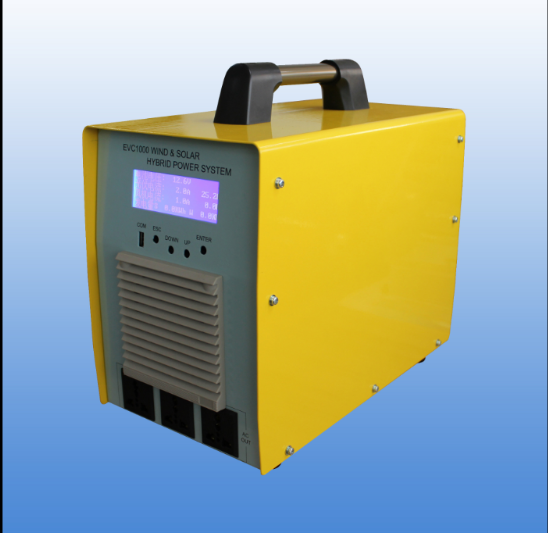

风光互补控制逆变一体机
风光互补控制逆变一体机：
l
绿色能源、清洁环保
l
工频拓普结构，隔离设计
l
纯正弦波输出，纯净稳定，安全可靠
l
控制充电，逆变和蓄电池一体设计
l
模块结构，安装方便，易于维护。
l
蓄电池智能充放电管理，温度补偿
l
保护功能完善，过流、短路、反接、过温保护
l
LCD全屏显示，简单明了。
产品描述
WPVS系列风光互补发电系统是专为风能资源丰富的地区设计的互补型发电系统。系统将风力发电机和太阳能组件发出的电能通过蓄电池储存，然后在需要的时候通过逆变器再转化为交流电供给负载。特别适用于无电地区家庭供电、旅游宿营、野外考察、考古、边防峭所以及公共电源不稳定地区等。
技术参数
系列型号
WPVS600
WPVS1000
WPVS2000
WPVS3000
太阳能输入特性
PV最大输入功率(W)
500W
800W
1000W
1500W
PV输入电压范围（VDC)
25V～50V
最大充电电流
20A
30A
40A
60A
PV连接方式
接线端子
风机输入特性
风机配置功率
300W
600W
600W
1000W
开路电压
≤100VDC
充电电流
15A
25A
25A
40A
卸荷电压
30.5VDC±0.2VDC
卸荷后恢复电压
24.0±0.2VDC
卸荷电阻值
2.2Ω±10%
1.1Ω±10%
1.1Ω±10%
0.8Ω±10%
输入连接方式
接线端子
蓄电池输入特性
电池类型
阀控式铅酸免维护电池
额定电压
24V
浮充电压
27.0±0.2VDC
均充电压
28.0±0.2VDC
过充保护点
28.8±0.2VDC
过放告警点
22.4±0.2VDC
过放保护点
21.6±0.2VDC
电池补偿系数
±3.0V/℃
输出特性
交流输出电压
110/220/230/240Vac±10%
输出频率（HZ）
50HZ/60HZ
额定功率（VA)
600VA
1000VA
2000VA
3000VA
输出波形
标准正弦波
功率因数
0.8
输出电压谐波
<5%（100%线性负载）
峰值系数
3:1
过载能力
100%～125% 10分钟；125%～150% 1分钟；150%～200% 10秒
输出保护
过载，短路，过温保护
一般特性
显示方式
液晶显示
显示内容
PV电压，风机电压，电池电压，充电电流，输出
功率，累计发电量
冷却方式
风冷
通讯接口
RS485
工作温度范围
-20℃
～ 55℃
工作湿度范围
0% ～ 95%（无凝结）
存储温度范围
-20℃
～75℃
工作海拔高度
<6000m（>3000m，需降额使用）
最大转换效率
88.0%
空载损耗电流
0.4A
0.4A
0.8A
1.0A
噪音（DB)
<55DB(前方1m）
防护等级
IP32
外型尺寸(宽*深*高mm）
156*319*255
156*319*255
156*357*258
200*461*337
重量
15kg
18.6kg
23.0kg
27.5kg
