工频在线式UPS（3进单出）
技术特点
l 在线式双变换，完全隔离市电或发电机各类电网污染对负载产生影响
l 输出隔离变压器，带冲击性负载能力强
l 整流输入防浪涌板设计，电网适应能力强
l 超强输出过载以及短路能力，确保系统稳定性以及极限状态下系统安全
l 电压输入范围宽，避免频繁切换至电池供电方式输入频率范围宽，可稳定接入各种燃油发电机，适应恶劣电网环境
l LCD+LED显示，实时显示和记录UPS工作状态，参数信息等，方便用户管理
l 可以直接使用电池进行启动，方便用户使用
l 完善保护功能，提供输出过载、短路，逆变器过温，电池欠压，电池过充，浪涌等保护
l 软硬件双重保护，多功能保护和警示，保障系统稳定
l 标配R232通信接口，可选配干接点，R485、SNMP网络适配器，灵活组网，对UPS的运行进行实时管理
窗体底端
窗体顶端
产品描述

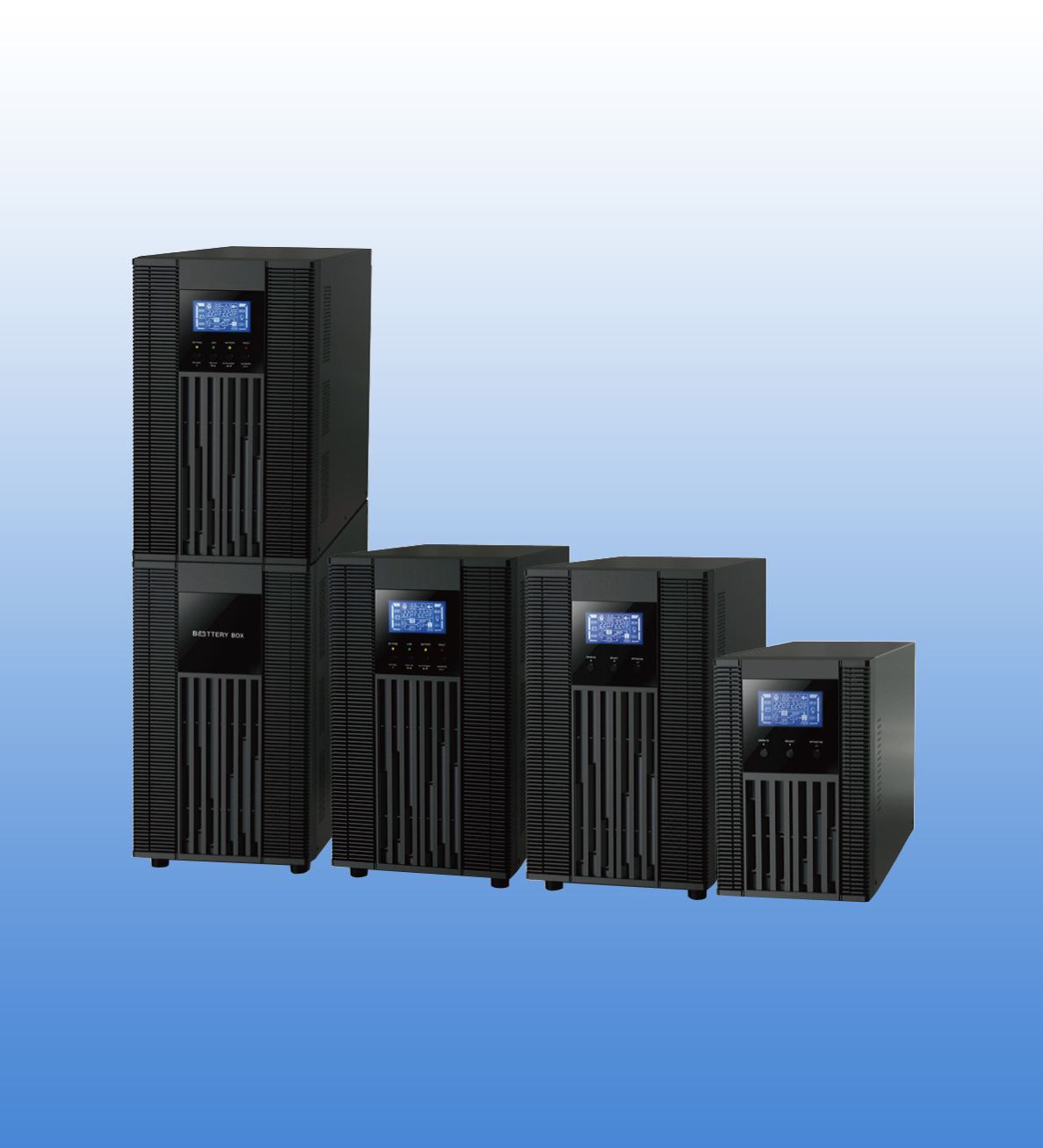

SUP/31系列工频在线式UPS采用双变换拓扑架构，输入设有谐波抑制器，逆变为SPWM脉宽调制技术、IGBT功率模块，输出配置隔离变压器，为负载提供稳频稳压、无干扰、纯净低失真度的正弦波电源，具有带载能力强、兼容性好等特点，满足各行业对不间断电源的高可靠、高稳定、高质量的要求。
技术指标
窗体顶端
|
SUP/31系列工频 |
SUP1031 |
SUP1531 |
SUP2031 |
SUP3031 |
|
|
额定容量(KVA/KW) |
10/8 |
15/12 |
20/16 |
30/24 |
|
|
输入规格 |
|
|
|
|
|
|
主路输入 |
额定输入电压（Vac） |
380 |
|||
|
输入电压范围（Vac） |
304～456 |
||||
|
相数 |
三相五线（3L+N+PE) |
||||
|
输入频率范围（Hz） |
50(60)±10% |
||||
|
输入功率因数 |
>0.95（加滤波器） |
||||
|
旁路输入 |
额定输入电压（Vac） |
220 |
|||
|
输入电压范围（Vac） |
160～275 |
||||
|
相数 |
单相三线（L+N+PE) |
||||
|
旁路同步跟踪范围（Hz） |
50(60)±5% |
||||
|
输出规格 |
|
|
|
|
|
|
|
电压（Vac） |
220±1%或230V±1% |
|||
|
|
输出功率因数 |
0.8 |
|||
|
|
频率（Hz） |
50（60） |
|||
|
|
波形 |
正弦波THDV小于2%（纯线性负载） |
|||
|
|
切换时间（ms） |
0 |
|||
|
|
整机效率 |
≥85% |
≥92% |
||
|
|
过载能力 |
100%～110%：长期运行；110%～125%：20s转旁路；>125%：1s转旁路 |
|||
|
电池 |
|||||
|
|
电池电压（Vdc） |
192 |
240 |
||
|
环境 |
|||||
|
|
工作温度（℃） |
-10～40 |
|||
|
|
存储温度（℃） |
-25～55（不含电池） |
|||
|
|
相对湿度 |
0～95%(无凝霜） |
|||
|
|
工作海拔高度 |
＜1500m，超过时按照GB/T 3859.2规定降额使用 |
|||
|
|
噪音（dB) |
小于55（距离设备1米处） |
|||
|
其他特征 |
|||||
|
|
告警功能 |
输出过载、市电异常、UPS故障、电池欠压等 |
|||
|
|
保护功能 |
输出短路、过载、过温、电池欠压、输出过欠压、防雷（选配） |
|||
|
|
通信功能 |
标配：RS232 可选：RS485/SNMP/干接点 |
|||
|
机械特性 |
|||||
|
|
尺寸（W×D×H)mm |
380×660×980 |
380×660×980 |
380×660×980 |
530×670×1200 |
|
|
净重（kg） |
135 |
200 |
245 |
300 |
|
|
执行标准 |
YD/T1095-2008 |
|||
