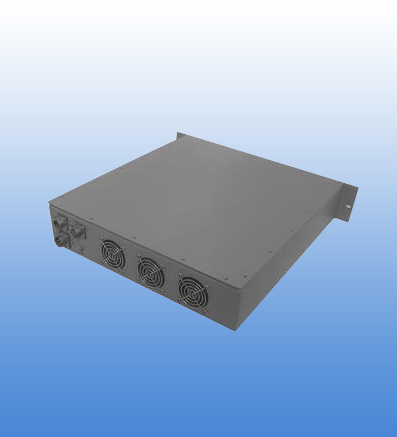

450V/15KW产品技术条件
1.1.1 外形尺寸
模块外形尺寸为88mm*219mm*566mm（包含面板）
高度 ：88±0.5mm
宽度 ：219±0.5mm
深度：566±0.5mm
1.1.2 安装尺寸
模块安装尺寸用以下视图表示：
注：安装尺寸中误差±0.5mm是用来控制供应商的加工精度，实际误差±1mm可以满足安装要求。
1.1.3 外观重量：≤12kg
1.2 要求
产品表面光洁，不应有明显的凹痕、划伤、裂缝、变形等现象，表面涂覆层不应起泡、龟裂和脱落，金属零件不应有毛刺、锈蚀及其他机械损伤。开关操作应方便、灵活、可靠、零部件牢固无松动。输入、输出端子无烧蚀痕迹。说明功能的文字符号及功能显示应清晰正确。
2 技术要求
2.1 环境条件
2.1.1 工作温度： -40℃～65℃
-5℃~+45℃ 满载使用
-20℃~-5℃ 可启机连续运行
-40℃~-20℃可启机
45℃~+65℃降额使用
2.1.2 贮存温度：-40℃～75℃
2.1.3 相对湿度：≤95% ，无冷凝
2.1.4 大气压力： 86 kPa～106 kPa 海拔高度 2000m 以上需要降额使用。
2.1.5 冷却方式：强迫风冷
2.2 输入特性
输入电压: 260～530Vac，三相无中线输入（非特殊说明，以下交流输入电压均表示线电压）
额定输入电压：380Vac-480Vac
功率降额输入电压范围： 260V±5Vac～304V±5Vac，当输入电压至少有一相线电压低于304V±3Vac，且高于260V±3Vac时，输出功率降额50%，电压不平衡在+10% to –15%以内，模块正常工作。
输入三相平衡: 三相输入电压中线电压最大值与最小值之差小于等 于10V，定义为输入三相平衡。
模块安全承受最大静态电压： 600Vac
2.2.1 输入电流：≤30A
2.2.2 允许输入交流电压频率：45Hz-65Hz
额定输入交流电压频率：50Hz/60Hz
2.2.3 开机瞬间冲击电流：＜45A
开机时由于EMI滤波电路所产生的μS级冲击电流不考虑。
2.2.4 功率因数、THD（25℃,额定输入电压，要求电压源 THD<1.1%）
25%～ 50% 额定输出负载 PF > 0.90
50%～100% 额定输出负载 PF> 0.97
100% 额定输出负载 PF > 0.99
THD 符合 EN61000-3-12 标准
输入电压 380Vac 50Hz
50%～100% 额定输出负载 THD THD<5%
输入电压 480Vac 60Hz
额定满载 THD THD<6%
2.3 效率（额定输出）
400Vac输入
峰值效率 >97%
额定效率 >96.5% 30％－100％负载
2.4 输出特性
2.4.1 输出直流电压： 200Vdc～450Vdc
设置输出电压为200V,测的输出电压应为200±1V
设置输出电压为450V,测的输出电压应为450±2.25V
2.4.2 输出直流电流：0～37.5A±2.4A
2.4.3 负载范围： 0%～100%
2.4.4 静态调整率（1A-37.5A）<±1% -5°C-+45°C
2.4.5 输出电压调整率 <±0.5% -5°C - +45°C
测试范围为输入电压260V～530V，功率45-65Hz，输出电流20A
2.4.6 开机特性
开机过冲电压幅度 ≤±2%
可以通过监控模块选择开机模式：
1）正常开机模式
启动时间 t≤8s
2）输出缓起模式
Current Walk-in 10s≤t≤90s
设置Current Walk-in 10s: Current walk-in time ≥ 2.5s, 50%负载电流
Current walk-in time ≥ 5s, 75%负载电流
Current walk-in time ≥ 8s, 90%负载电流
Current walk-in time ≤ 10s, 达到满载
设置Current Walk-in 90s: Current walk-in time ≥ 8s*9=72s, 90%负
载电流
Current walk-in time ≤10s*9=90s, 达到满载
Current Walk-in 时间精度<±10%
2.4.7 动态响应
负载电流在50％～25％～50％之间跳变和在50％～75％～50％之间跳变时，负载效应恢复时间≤00μS，超调量≤5%；
当负载按10％～90％和90％～10％进行阶跃变化时（1ms），输出电压5ms内调节到±1％，超调量或失调量在50us±10us内，需≤5％.
2.4.8 输出限流特性:
可通过监控调节模块的限流点0.1-1.0
限流点精度 ≤±0.5A (at 200V-450V)
≤±1A (at 100V-200V)
当输出电压为400-350V，输出电流为37.5A±0.5A；当输出电压小于200V，输出电流为25A±1A。
2.4.9 输出杂音电压
2.4.9.1 峰峰值杂音电压
峰峰值杂音 ≤1V（20MHz带宽限制，额定输出电压，≥1%负载）
峰峰值杂音 ≤2V（20MHz带宽限制，额定输出电压，<1%负载）
2.4.10 环路稳定性
根据GR947 Core R3-20:
增益余度为0dB时，相位余度> 30°
相位余度为180°时，相位余度< -6 dB
2.4.11 温度系数(1/℃) ≤±0.01%
2.4.12 模块内部检测精度
输入电压检测精度 ≤±5V 260Vac-530Vac (-5℃~65℃)
输出电压检测精度 ≤±1V 200V-450V (0℃~35℃)
≤±2V 200V-450V (-20℃~65℃)
输出电流检测精度 ≤±0.5A 200V-450V (0℃~35℃恒压模式)
≤±1A 100V-200V (0℃~35℃恒压模式)
≤±1A at 200V-450V(-20℃~65℃)
≤±2.0A at 100V-200V(-20℃~65℃)
模块温度检测精度 ≤±5℃ (-20℃~65℃)
模块电压时间漂移 ≥0.2% (8小时，输入电压380Vac，额定输出电
压，15KW，25℃)
2.5 保护特性
2.5.1 短路保护：
2.5.2 模块短路时模块会关机无电流输出，当故障去除后不会自动恢复工作，需要交流断电后重新开机模块才会工作。输出过压保护：
硬件保护点在410.5V（±3.5V）之间,硬件过压保护后需要人工干预才可以开机；
可以通过监控模块设置软件过压保护点，软件过压保护设置范围为 240V～ 460V，并且比输出 电压高3.5V以上；
可以通过监控模块选择软件过压保护模式：
1)一次过压锁死模式
当模块发生软件过压时，模块关机并保持，需要人工干预方可恢复；
2）四次过压锁死模式（出厂默认）
模块软件保护后，模块关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第四次过压，模块则关机并保持，需要人工干预方可开机。如果模块输出电流小于10%的额定输出电流，模块不关机。
人工干预方法：可以通过监控模块复位模块，也可以通过从系统上脱离模块来复位。
2.5.3 输出欠压告警：无
2.5.4 输入过压保护
可自动恢复
过压保护点 535V ±5Vac（三相中的任意一相）
回差 ≥15Vac
2.5.5 输入欠压保护
可自动恢复
欠压保护点 255V ±5Vac（三相中的任意一相）
回差 ≥10Vac
2.5.6 过温保护功能
模块具有过温保护功能。
5.5.7 面板指示功能
面板上指示灯：
电源指示灯 绿灯 1个；
告警灯 黄灯 1个；
故障指示灯 红灯 1个；
负载状态指示灯 绿灯 8个。
|
指示标识
|
正常状态
|
异常状态
|
备注
|
|
负载状态灯
绿灯
|
亮
|
/
|
8个灯从少到多点亮的顺序分别代表负载由小到大
|
|
闪
|
/
|
当达到额定电流时,最后一个负载状态灯闪烁
|
|
电源指示灯
绿色
|
亮
|
灭
|
DSP工作电源无、程序无法运行
|
|
闪
|
监控模块对模块进行操作
|
|
保护指示灯
黄色
|
灭
|
亮
|
过温、轻微不均流、交流缺相、POSTTTION故障
|
|
闪
|
模块CAN总线通讯中断
|
|
故障指示灯
红色
|
灭
|
亮
|
输出过压或过压锁死、地址重复、严重不均流
|
|
闪
|
风扇故障
|
后台监控对模块进行操作时，电源指示灯闪烁。
模块保护告警时告警指示灯亮，模块故障告警时故障指示灯亮。
模块不均流、严重不均流等功能单模块不作测试要求。
负载状态灯用来表示输出电流的大小。
5.5.8 风扇调速控制：
模块将根据检测的温度和负载进行风扇调速，可通过系统监控设置为满转。
5.5.9 风扇故障保护：
当风扇发生故障时，模块关机，红灯闪烁，并上报故障。
2.6 音响噪音：
55dB （25℃，400V，30A）。
2.7 控制功能
2.7.1 输入限功率（见图 1）
当模块工作在5.2中功率降额输入电压范围内时（260V±5Vac～304V±5Vac），允许输出功率降额50%；
当模块工作在5.2中额定输入电压范围内时（304V～530Vac），允许满载输出；
2.7.2 输出控制特性（见图 2）
额定输出电压 450VDC，额定输出电 流33.3A，额定输出功率 15KW；限流点设 置为 0.1～ 1.0如下图 所示：输出 电压450V～ 400V，模块恒 功率输出15kW ；模块输出 电压350V-400V时，模块输 出电流为 37.5A ±0.5A；模块输出电压200V时，模块输出电流为25±1A.输出电流精度：
≤±0.5A 输出电压为200V-450V
≤±1A 输出电压为100V-200V
图2
2.7.3 温度限功率（见图 3）
模块可以在-40℃环境温度启动；
45℃环境温度以下，模块满功率输出15KW；
45℃环境温度以上必须降额使用，为分段线性限功率
50℃环境温度，模块允许输出功率大于等于11.25KW；
55℃环境温度，模块允许输出功率大于等于7.5KW；
65℃环境温度，模块允许输出功率大于等于0W。
2.7.4 无级限流：
模块具有无级限流功能，限流点 0.1-1.0，通过监控模块连续调节；
2.7.5 输出电压可调功能
输出电压在 200V～450V 之间连续可调，最小调节步进为 0.1V。
2.7.6 均浮充转换：
通过监控模块设置模块输出电压来完成均浮充电压转换
2.7.7 输出保持时间
充电机不作要求。
2.7.8 输出放电时间：
模块从系统中拔出后，输出电压从额定放到30V以下小于3S。
2.8 通信功能
CAN 通信功能模块
接收发送 CAN 的数据并处理。通过查询模式，处理接收邮箱的数据，回应监控模块发出的命令，并且接收电流值、均留调节属性。
SCI通信功能模块
将 DCDC的 SCI通信数据发送给 PFC。每隔 100ms将需要发送的 16 进制的数据转换为 ASCII 码数据， DCDC向PFC发送PFC母线电压设定值、DCDC的输出电压、电流、温度、PFC控制字。
2.9 均流功能
输入电压310V-500V，输出电压200V-450V，模块带载10%～100%，模块间均流不平衡在±5%以内，如果模块通讯正常，则均流功能正常。
2.10 接地电阻、漏电流、绝缘电阻和绝缘强度
环境要求：
环境温度为15℃～35℃，相对湿度不大于95％，无凝露。
2.10.1 接地电阻
整流模块的接地应有连续性, 接地电阻 ≤0.1Ω,应能承受电流不得小于25A。
交流输入插座内的PE插针应该明显长于其他插针。
2.10.2 漏电流
漏电流不得大于3.5mA。
2.10.3 绝缘电阻
环温为25±5℃，相对湿度小于95%，测试电压500VDC,整流模块的交流输入端子对机壳、对直流输出、CAN以及CAN、直流输出对机壳的绝缘电阻不小于5MΩ。
