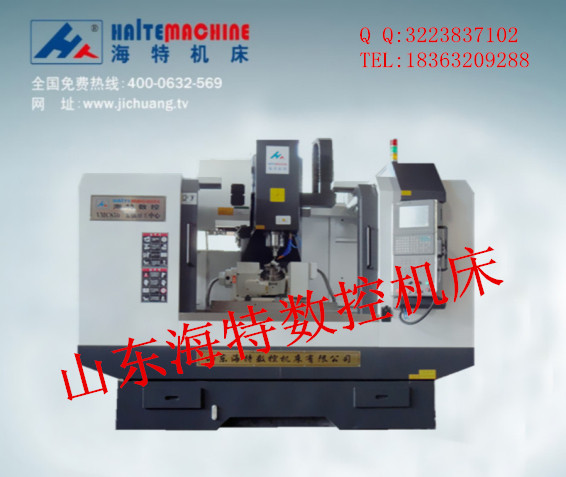

高端进口配置【企业集采】五轴联动加工中心VMC1000
该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。
主要配置
1. 控制系统：台湾新代200MA五轴联动控制系统
2. 主轴电机：伺服主轴电机。
3. XYZ三轴伺服电机：日本安川
4. XYZ三轴驱动器：日本安川（Z轴含抱闸）
AB轴：台湾旭阳
5. 主轴：台湾健椿/罗翌/普森 8000rpm主轴。
6. 丝杆：特殊定制 台湾精密级滚珠丝杆，C3级。
7. 国鼎增压缸。
8. 台湾圣杰圆盘刀库
9. 日本NSK/德国FAG轴承，P4级。
10. 电柜热交换恒温系统。
11. 手持式电子手脉
12. 联轴器
13. 海特光机（工作台5条T型槽）
14. 自动润滑及润滑报警装置。
可根据客户要求专业设计开发数控设备及加工中心
产品的配置不同价格也不同，请买前咨询对刀库的要求是否要求高速直连主轴，
主轴中心出水，排屑器，主轴油冷机等！
VMC1000 技术参数
机型
规格
VMC-1000
X坐标行程
mm
1000
Y坐标行程
mm
500
Z坐标行程
mm
500
工作台规格 （长）
mm
1060
工作台规格 （宽）
mm
500
工作台最大载重
kg
800
主轴中心至立柱导轨面
mm
550
主轴端面至工作台平面
mm
120-620
X、Y、Z切削进给量
mm/min
1-6000
X、Y、Z快速移动速度
m/min
24/24/22
主轴转速范围
r/min
50-8000
主轴锥孔
BT40
主轴电机
kw
7.5/11
X、Y、Z伺服电机
kw
2.9/2.9/2.9
工作台T型槽/槽宽/槽距
mm
5/18/100
定位精度
mm
+0.005
重复定位精度
mm
+0.003
机床轮廓 长/宽
m
3.0/2.2/2.5
机床重量
kg
7000
五轴技术参数
型号
CNCT-250
盘面直径 （mm）
250
垂直中心高（mm）
225
垂直全高（mm）
365
最小分割单位
0.001°
标准可倾斜角度
-20°-- 110°
旋转轴分割精度
15″
旋转轴重复精度
4″
倾斜轴分割精度
60″
每分钟最大转速 旋转轴 rpm
16.7
每分钟最大转速 旋转轴 rpm
8.3
重量（kg）
270 kg
A轴电机功率
1.3KW
B轴电机功率
1.3KW
主要性能：
型号
VMC1000五轴
主要结构
1.系统部分：分体键盘控制，简洁、方便、易学的分体键盘操作，用户能很快灵活掌握设备的使用方法，独立性更强。
2.智能加工越界保护功能：防止由于设计版面超过加工幅度引起的机械碰撞现象。
3. 智能加工速度控制：可分别控制加工速度，真正提高加工效率，处长刀具寿命、提高成品率。
4.先进的文件预处理功能，帮助用户及时纠正加工文件中的错误，并能良好兼容国内、国外多种软件生成的加工代码。
5.先进的三维曲线预测算法，折线平稳，确保曲线运行速度和精度。
6. 基于平台的嵌入式数控系统，无限升级扩展功能。软硬件同步的抗干扰设计，确保系统时间可靠运行。
7.具有断点、断电续传功能，具备回原点自动纠错功能，有效的保证在长时间工作时的加工精度。
8.整机采用钢结构无缝焊接，钢性强，不变形；绝对值编码器与伺服电机，扭矩大且拥有完善的安全系统。
