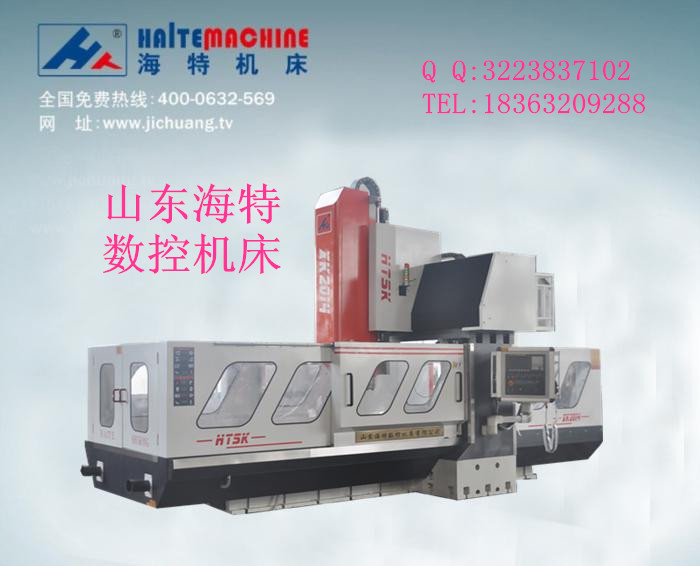

供应小型龙门数控铣床 XK1610 强力切削重型龙门数控铣_龙门加工中心

型号

XK1610

1、该机床是山东海特数控机床有限公司生产的完整全新设备，具有高刚性的结构设计、可靠的精度稳定性及保持性、完整的配套，部件设计采用模块化，标准化程度高，具有良好的互换性，稳定的质量，机床设计先进、性能可靠、操作简便、维修方便。同时该机床是我公司引进并消化吸收欧洲先进的设计与工艺技术，整机具有高刚性的框架结构设计，因此不仅具有强力切削的能力，同时又能满足高精密零件的加工。

主要结构

该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成

1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好。
横梁采用梯形式设计，刚性强结构好适合强力切削。

3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。

4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。

标准配置

台湾新代系统台湾丝杠

日本NSK轴承台湾增压缸台湾锁紧螺母等

选配系统部件

日本发那科系统

可根据客户要求专业设计开发数控设备及加工中心

联系人：谢经理联系电话：18363209288QQ：3223837102

主要技术参数：

XK1610

TRAVELS行程
X-axis travel X轴行程	mm	1600
Y-axis travel Y轴行程	mm	1200
Z-axis travel Z轴行程	mm	800
TABLE工作台
Length长度	mm	1800
Width宽度	mm	800
Max Weight Table工作台最大载重	kg	2000
T-SLOT T型槽
T-SLOT Width槽宽	mm	22
Number of T-Slots槽数		5
Center Distance槽距	mm	170
ACCURACY精度
POSTTTIONing定位精度	mm	300/±0.005
Repeatability重复定位精度	mm	300/±0.003
SPINDLE主轴
Taper Size锥度标准		BT50
Speed最高转速	rpm	50-4000
Drive System主轴传动系统		大扭力齿形带可配齿轮减速器
Spindle Motor Power (cont./30min)主轴功率	kw	18.5
AXES轴
Ballscrew dia XYZ丝杆直径XYZ	mm
Rapid feed rate快速移动	m/min	12/12/10
Drive System-X/Y/Z 3轴驱动系统		同轴直接驱动
GENERAL其他
主轴中心至Z轴导轨距离	mm	165
主轴端面至工作台面距离	mm	150-950
龙门最大宽度	mm	1200
机床尺寸（长X宽X高）	mm	5200x2300x3600
Machine Weight机床净重	kg	15000
