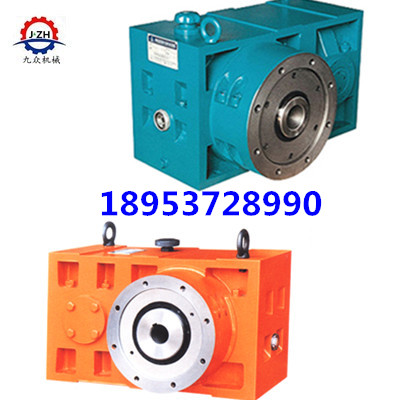

ZLYJ173塑料挤出机专用减速机
ZLYJ173塑料挤出机专用减速机

ZLYJ系列减速机是为塑料橡胶单螺杆挤出机配套设计的带推力座的专用传动装置。机器六面加工可立卧安装。 传动速比为8-20范围，优先选择10；12.5；14；16常用 。本系列产品设计采用JB/T9095.1-1999规定的技术规范。齿轮和轴类零件采用了高强度的20CrMnTi和20CrMnMo合金钢材质，经过渗碳淬火磨齿工艺加工。齿轮强度高，齿面精度达到GB10095-88，6级。齿面硬度HRC54-62。在空心轴前端配有超规格的推力轴承以承受螺杆的后座力，齿轮箱采用圆锥和双列自调心圆柱辊子轴承大大延长使用寿命。并采用优质的双层进口密封件和高强度紧固件，设计带有油泵强制循环系统，部分机型可根据要求增加水冷却系统以提高使用功率。本机具有体积小、外型美观、承载能力高、传动平稳、噪声小、效率高、使用寿命长等特点。产品性能达到国际先进水平。

    ZLYJ塑料橡胶挤出机减速机适用条件及减速机代号和标志(JB/T8853-2001)

适用条件

1、减速机高速轴转速不大于1500r/min

2. 齿轮传动圆柱速度不大于20米/秒

3. 工作环境温度为-40~45℃，如果低于0℃，启动前润滑油应预热至0℃以上

4. ZLYJ挤出机用减速机可用于正反两个方向运转，但部分机型高速轴带单相油泵，默认方向为：面对输出轴，输出轴为顺时针旋转。

型号规格:ZLYJ112、ZLYJ133塑料挤出机减速机、ZLYJ146、ZLYJ173橡胶挤出机专用减速机、ZLYJ200、ZLYJ225塑料挤出机专用减速机、ZLYJ250、ZLYJ280橡胶挤出机减速机、ZLYJ315、ZLYJ330塑料橡胶挤出机专用减速机、ZLYJ375、ZLYJ420、ZLYJ450。

主要参数

   输出转速：16-100 r/min

   输出扭矩：最高至43000 Nm

   电机功率：5.5-200 Kw

减速机代号和标志

在减速机代号中，包括型号、输出级中心距、公称传动比、装配型式。

ZLYJ系列减速机产品中的规格和传动比为现有用户的常用数据。用户在选用时，可将螺杆的实际传动扭矩与下表所列许用输出扭矩为准选型。若需与橡胶挤出机配套，因橡胶挤出机冲击力较塑料强，请用户提出具体技术参数，向我厂咨询后再确定选型相关产品。

润滑与冷却、加热

齿轮和轴承皆采用油池浸润和飞溅润滑。ZLYJ280及以上规格的轴承除飞溅润滑之外，还增加了油泵润滑系统强制循环供油润滑。

润滑油牌号为中级压齿轮油N220或其它粘度相似的优质轮滑油。

当环境温度低于0℃时，需在油池中增加电热管，对润滑油进行预热。

当环境温度高于35℃时，我公司按用户提供的温度值进行热平衡计算，以确定是否增加冷却装置。

与同行业同类产品比较，特点和优势：

1 规格品种齐全，比国标增加了多个规格,多达40余个规格型号，适配范围广。

2 产品的安装尺寸和各生产厂家的安装尺寸基本统一标准，为维修更换提供了方便。

3 齿轮增加齿面宽度及模数，推力轴承合理加大提高了承载能力和过载保险系数。克服了老规格的设计缺点。克服原型号因高速级齿轮模数小过载保险系数小的缺陷。

4 热处理和磨齿工艺先进，20crmnTI采用的热处理工艺数控渗碳，红外磁探伤，瑞士莱斯豪尔300.ZB700蜗杆砂轮磨齿机磨齿。达到6级以上精度。

5 以适应用户，价格低于同行业10%-20%

6 保修期1年，质量跟踪服务。

安装、使用、维护

1、减速机与工作机的联接：减速机直接套装在工作机主轴上，当减速机运转时，作用在减速机箱体上的反力矩，又安装在减速机箱体上的反力矩支架或由其他方法来平衡。机直接相配，另一端与固定支架联接。

2、反力矩支架的安装：反力矩支架应安装在减速机朝向的工作机的那一侧，以减小附加在工作机轴上的弯矩。 反力矩支架与固定支承联接端的轴套使用橡胶等弹性体，以防止发生挠曲并吸收所产生的转矩波动。

3、减速机与工作机的安装关系：为了避免工作机主轴挠曲及在减速机轴承上产生附加力，减速机与工作机之间的距离，在不影响正常的工作的条件下应尽量小，其值为5-10mm。

正确的安装，使用和维护减速机，是保证机械设备正常运行的重要环节。
