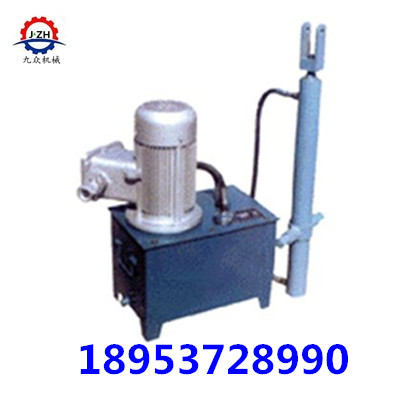

DYTF7000分离式电液推杆
DYTF电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。
DYTF分离式电液推杆工作原理
电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。
DYTF电液推杆DYTP电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成,一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。
型号
额定输出力（10N）
额定速度（mm/s）
电机型号
行程范围（mm）
速度范围（mm/s）
推力
拉力
推速
拉速
DYTF5000-/60
5000
3300
60
90
Y112M-4-4KW
50-2500
10-60
DYTF6000-/60
6000
3800
60
90
Y132S-4-5.5KW
50-2500
5-60
DYTF7000-/50
7000
4500
50
75
Y132S-4-5.5KW
50-2500
5-50
DYTF8000-/50
8000
5000
50
80
Y132M-4-7.5KW
50-2500
5-50
DYTF10000-/40
9000
6500
40
60
Y132M-4-7.5KW
50-2500
5-40
DYTF15000-/35
15000
11000
35
45
Y132M-4-7.5KW
50-2500
5-35
DYTF20000-/25
20000
15000
25
35
Y132M-4-7.5KW
50-2500
5-25
DYTF分离式电动液压推杆主要有以下优点：
（1）可带负荷起动，具有过载保护功能。
（2）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。
（3）推拉力，速度（用户要求）无级可调，驱动力范围极广。
（4）因故断电，推杆自锁，避免发生事故。
（5）结构紧凑、安装方便、占据空间小、维护简单。
（6）采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确（≥0.5mm）
（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
工作原理：
电液推杆以电动机为动力源,通过电动机正（反）向旋转,使液压油通过双向齿轮泵输出压力油,经油路集成块,送至工作油缸,实现活塞杆的往复运动。
过载自动保护功能
电液推杆工作时,如活塞杆所受外力超过额定的输出力或活塞已到终点,电机仍在转动,这时油路中油压增高到调定的压力,溢流阀迅速而准确地溢流,实现过载自动保护。电机虽在转动,但绝不会烧毁。
自锁功能
电液推杆的油路集成块中设计了压力自锁机构,电机停止转动,活塞杆立即停留在一定的位置上,压力油处于保压状态。
DYTF分离式电液推杆型号表示：
DYT（F）B
D：电动 Y液压 T：推杆 F分离式 B：防爆式
选型说明
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成,还可根据用户特殊要求 。
DYTF（B）1000－500/110 型电液推杆表示分体式电液推杆,要求电机防爆,其最大推力10kn,行程500mm最大速度110mm/s 。
