DYTF450-/110分离式电液推杆
DYTF450-/110分离式电液推杆

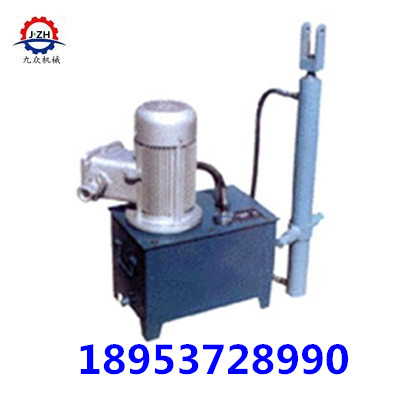

DYTF分离式电液推杆是一种区别于整体直式电液推杆的一种电液推杆，他采取液压站和油
泵分离的方式，具有方便、易组合的特点，可根据距离的远近配备合适的油管。越来越广泛的应用到了电厂、钢厂等行业。
DYTF电液推杆是一种机、电、液、仪一体化的新型执行机构,它以液压缸为主体,电动机、油箱、油泵、滤油器、液压控制阀组合的总成。电动机、油泵、液压控制阀和液压缸可装在同一轴线上,也可按需要装置在不同轴上,中间有油箱和安装支座,只需接通电动机的控制电源,即可使活塞杆位移往复运动。活塞杆的伸缩由电动机的正反向旋转控制。
注：可根据用户要求,在额定的范围内进行无级调节。
DYTF分离式电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，电液推杆还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关定位）。
型号
额定输出力（10N）
额定速度（mm/s）
电机型号
行程范围（mm）
速度范围（mm/s）
推力
拉力
推速
拉速
DYTF450-/110
450
310
110
140
Y802-4-0.75KW
50-800
30-110
DYTF700-/110
700
510
110
140
Y90S-4-1.1KW
50-1500
30-110
DYTF1000-/110
1000
750
110
140
Y90L-4-1.5KW
50-1500
30-110
DYTF1750-/90
1750
1300
90
115
Y100L1-4-2.2KW
50-2000
10-90
DYTF2500-/90
2500
2050
90
115
Y100L2-4-3KW
50-2000
10-90
DYTF3000-/90
3000
2500
90
115
Y100L2-4-3KW
50-2000
10-90
DYTF4000-/80
4000
2950
80
100
Y112M-4-4KW
50-2000
10-80
产品性能：可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成,一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。
工作环境温度：-35℃~60℃
相对湿度：<95%
无强烈震动。
满负荷工作时，不应超出推拉力。
海拔高度符合GB755规定。
电液推杆结构性能
液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。
电液推杆主要有以下优点：
（1）结构紧凑、安装方便、占据空间小、维护简单。
（2）可带负荷起动，具有过载保护功能。
（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力
不变。
（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。
（5）因故断电，推杆自锁，避免发生事故。
（6）采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确（≥0.5mm）
（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的 工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
电液推杆的维护
1、为保证高压油管的使用寿命,要用胶皮把油管固定好。
2、使用液压油要定期过滤或者更换,一年一次或根据实际工作自定周期。
3、长期闲置不用,仔投入使用前要对电机进行绝缘检查。
电液推杆简易故障排除
1、刚安装时不能动作,查电机未运行或油量不足。
2、使用一段时间后不能动作,拆下液控落塞,清洗液控阀阀芯,更换液压油。
3、使用长时间后,推杆空载能够推拉,带负载不能摊位。更换油缸内活塞上孔用密封件。
4、密封面渗漏,更换密封件, 如油塞杆伸出处滴油,更换轴用密封件。
