供应电动刀闸阀
电动刀形闸阀

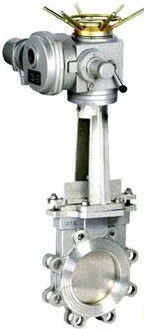

PZ943X/F/H/Y电动刀形闸阀

PZ943X电动刀形闸阀主要外形及连接尺寸（mm）
公称压力  DN  L  D1  D2  H  A  B  C  D  Z-M  电装型号
0.6MPa  50  48  90  110  600  215  125  318  197  4-M12  DZ10
65  48  110  130  670  215  125  318  197  4-M12  DZ10
80  51  125  150  680  215  125  318  197  4-M16  DZ10
100  51  145  170  700  215  125  318  197  4-M16  DZ10
125  57  175  200  720  215  125  318  197  8-M16  DZ10
150  57  200  225  790  215  125  318  197  8-M16  DZ10
200  70  225  280  850  215  175  363  197  R-M16  D715
250  70  310  335  1100  215  125  363  197  12-M16  DZ20
300  76  362  395  1180  215  125  363  197  12-M20  DZ20
350  76  412  445  1280  215  125  363  197  12-M20  DZ30
400  89  462  495  1460  215  125  363  197  16-M20  DZ45
450  89  518  550  1600  240  235  437  227  16-M20  DZ45
500  114  568  600  1800  240  235  437  227  16-M20  DZ60
600  114  670  705  2100  240  235  437  227  20-M22  DZ60
700  127  775  810  2300  274  260  526  283  24-M22  DZ90
800  127  880  920  2500  274  260  526  283  24-M27  DZ120
900  154  980  1020  2700  319  295  554  309  27-M27  DZ180
1000  165  1080  1120  2900  319  295  554  309  28-M27  DZ250
1200  190  1295  1340  2300  319  295  554  309  32-M30  DZ250
1.0  MPa  50  48  100  125  600  215  125  318  197  4-M16  DZ10
65  48  120  145  670  215  125  318  197  4-M16  DZ10
80  51  135  160  680  215  125  318  197  4-M16  DZ10
100  51  155  180  700  215  125  318  197  8-M16  DZ10
125  57  185  210  720  215  125  318  197  8-M16  DZ10
150  57  210  240  790  215  125  363  197  8-M20  DZ15
200  70  265  295  850  215  125  363  197  8-M20  DZ20
250  70  320  350  1140  215  125  363  197  12-M20  DZ20
300  76  368  400  1180  215  125  363  197  12-M20  DZ30
350  76  428  460  1280  215  125  363  197  16-M20  DZ30
400  89  482  515  1460  240  235  437  227  16-M22  DZ45
450  89  532  565  1600  240  235  437  227  20-M22  DZ45
500  114  585  620  1800  240  235  437  227  20-M22  DZ60
600  114  685  725  2100  240  235  437  277  20-M27  DZ60
700  127  800  840  2300  274  260  526  283  24-M27  DZ120
800  127  898  950  2500  319  295  554  309  24-M30  DZ180
900  154  1005  1050  2700  319  295  554  309  28-M30  DZ180
1000  165  1115  1160  2900  319  295  554  309  28-M30  DZ250
1200  190  1325  1380  3400  319  295  554  309  32-M36  DZ258
