供应电动真空蝶阀

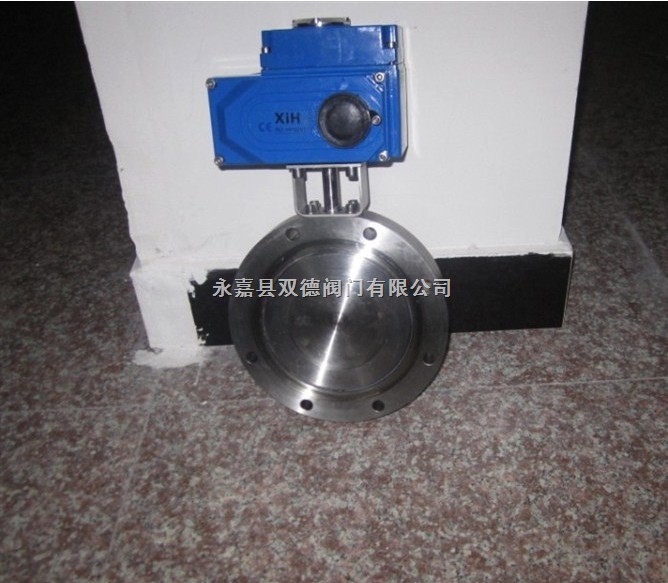

GID型-电动高真空蝶阀

适用范围：Apply  Range  　105～1.3×10-4Pa
　阀门漏率：Valve  Leak  Rate  　≤1.3×10-4Pa.L/S.
　适用温度：Applicable  Temperature  　-25～  80℃（丁腈橡胶）
　-30～  150℃（氟橡胶）
　电　　源：Loop  Temperature  time  　220V/50Hz
　安装位置：Install  the  direction  　任意

GID型-电动高真空蝶阀主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

GID型-电动高真空蝶阀外形及连接尺寸（mm）


  Model
型号  DN  D  Do  D1  B  H  B1  L  n-φc
GID-40  40  85  70  44  22  183  139  157  4-φ7
GID-50  50  110  90  55  22  195  139  157  4-φ7
GID-65  65  125  105  70  26  203  139  157  4-φ9
GID-80  80  145  125  85  30  213  139  157  4-φ9
GID-100  100  170  145  105  30  231  139  157  4-φ12
GID-150  150  220  195  156  35  251  139  157  8-φ12
GID-200  200  275  250  208  40  315  147  207  8-φ12
GID-250  250  330  300  258  45  343  147  207  8-φ14
GID-300  300  380  350  308  55  368  147  207  8-φ14
GID-400  400  500  465  408  60  451  182  256  8-φ18
GID-500  500  600  565  510  80  535  182  280  12-φ18


订货须知：
一、①GID型-电动高真空蝶阀产品名称与型号②GID型-电动高真空蝶阀口径③是否带附件以便我们的为您正确选型。  二、若已经由设计单位选定GID型-电动高真空蝶阀型号，请按GID型-电动高真空蝶阀型号直接向我司销售部订购。  三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站【http://www.shuangdefm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
