供应电动真空球阀

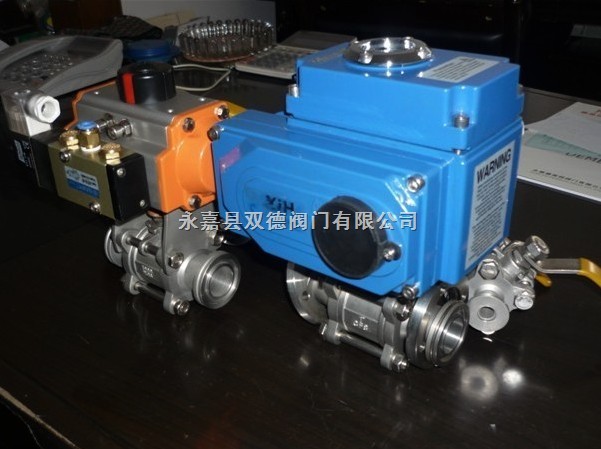

GUD型-电动高真空球阀

GUD型-电动高真空球阀主要性能：

阀门漏率：Valve  Leak  Rate  　≤1.3×10-4Pa.L/S.
适用温度：Applicable  Temperature  　-30～  150℃
　-30～  150℃（PPL密封）
关闭时间：Close  time  　≤30S
适用范围：Applicability
连接型式　Loose  Flange  　使用压力范围（Pa）
活套法兰（GB6070、JB919）  　0.6×106～1.3×10-4
焊接法兰（GB6070、JB919）  　1.6×106～1.3×10-4
快卸法兰（GB4982）  　0.1×106～1.3×10-4
螺纹连接　Threaded  Connection  　1.6×106～1.3×10-4

GUD型-电动高真空球阀主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、氟橡胶、PPL。

GUD型-电动高真空球阀外形及连接尺寸（mm）（JB919）


  螺纹连接的外形及连接尺寸（图一）

Model
型号  DN  G  H  E  L
GUD-10（G）  10  1/4"  153  157  68
GUD-16（G）  16  1/2"  172  157  72
GUD-20（G）  20  3/4"  178  157  82
GUD-25（G）  25  1"  187  157  90
GUD-32（G）  32  1-1/4"  206  157  112
GUD-40（G）  40  1-1/2"  212  157  120
GUD-50（G）  50  2"  265  157  145
GUD-63（G）  63  2-1/2"  305  207  185
GUD-80（G）  80  3"  330  207  210
GUD-100（G）  100  4"  350  207  268

活套法兰连接（GB6070）（图二）

Model
型号  DN  D  Do  H  E  L  n-φc
GUD-10（F）  10  55  40  153  157  84  4-φ6.6
GUD-16（F）  16  60  45  172  157  84  4-φ6.6
GUD-25（F）  25  70  55  187  157  114  4-φ6.6
GUD-32（F）  32  90  70  206  157  140  4-φ9
GUD-40（F）  40  100  80  212  157  160  4-φ9
GUD-50（F）  50  110  90  265  157  170  4-φ9
GUD-63（F）  63  130  110  305  207  195  4-φ9
GUD-80（F）  80  145  125  330  207  203  8-φ9
GUD-100（F）  100  165  145  350  207  280  8-φ9

快卸法兰连接（GB4982）（图三）

Model
型号  DN  D1  D  H  E  L
GUD-10（KF）  10  12.2  30  153  157  84
GUD-16（KF）  16  17.2  30  172  157  84
GUD-25（KF）  25  26.2  40  187  157  114
GUD-32（KF）  32  34.2  55  206  157  140
GUD-40（KF）  40  41.2  55  212  157  160
GUD-50（KF）  50  52.2  75  265  157  170


订货须知：
一、①GUD型-电动高真空球阀产品名称与型号②GUD型-电动高真空球阀口径③是否带附件以便我们的为您正确选型。  二、若已经由设计单位选定GUD型-电动高真空球阀型号，请按GUD型-电动高真空球阀型号直接向我司销售部订购。  三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
